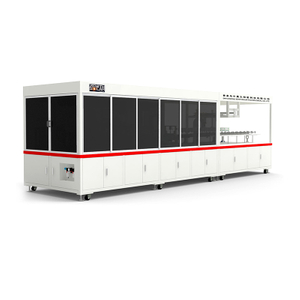

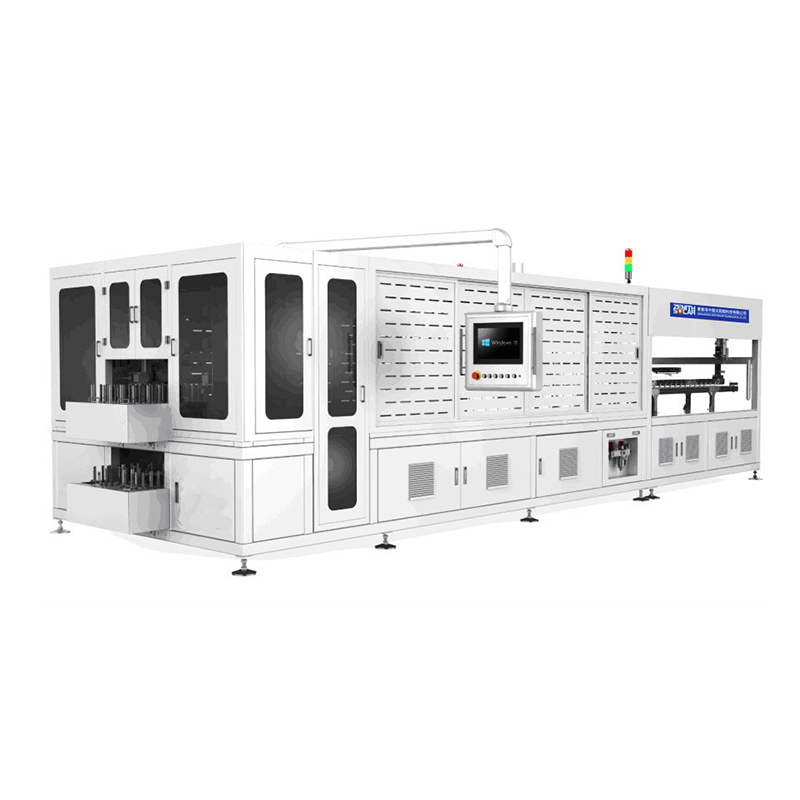

高速自動太陽電池ストリング溶接機

1. 設備紹介

結晶シリコン太陽電池の直列溶接に。

2.製品の利点

 156 ～ 230mm、5BB ～ 20BB セルと互換性があります。

 従来の溶接ストリップおよび丸溶接ベルトと互換性があります。

 カメラの視覚的な位置決めと検出、マニピュレーターの分類と取り扱い、

リリース。

 フラックス浸漬、簡単なメンテナンス。

 独自のフレキシブル加圧溶着ベルト機構

 赤外線加熱、セグメント溶接。溶接温度と電力の閉ループ制御、

温度上昇が緩やかで、熱影響が小さいため、細胞破片の割合が効果的に減少します。

3. 技術的パラメータ

機器型式：ZST-TS4000

最大能力: 3,600 セル/h

セルサイズ：156-166（1/2） 182-220mm（1/3 1/2）

BBタイプ：5BB-20BB

セルの厚さ: 0.16-0.3mm

セル間隔: 1.0-5.0mm

セル文字列間隔: 10-40mm

最大弦溶接長さ: ≤2250mm

溶接テープ仕様: 平らな溶接ストリップ幅 0.6-3 ミリメートル、厚さ 0.18-0.32 ミリメートル

丸型溶接テープ：φ0.25～0.45mm

破片率：3 ``（ポジA級フィルム）

液剤塗布方法：溶接ベルト浸漬

溶接方法：赤外線接合

排出形態：手動排出または自動接写植字機

装置サイズ: 7850*2450*2250mm

装備重量：7000kg
