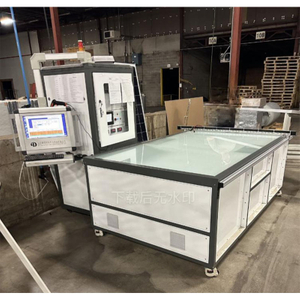

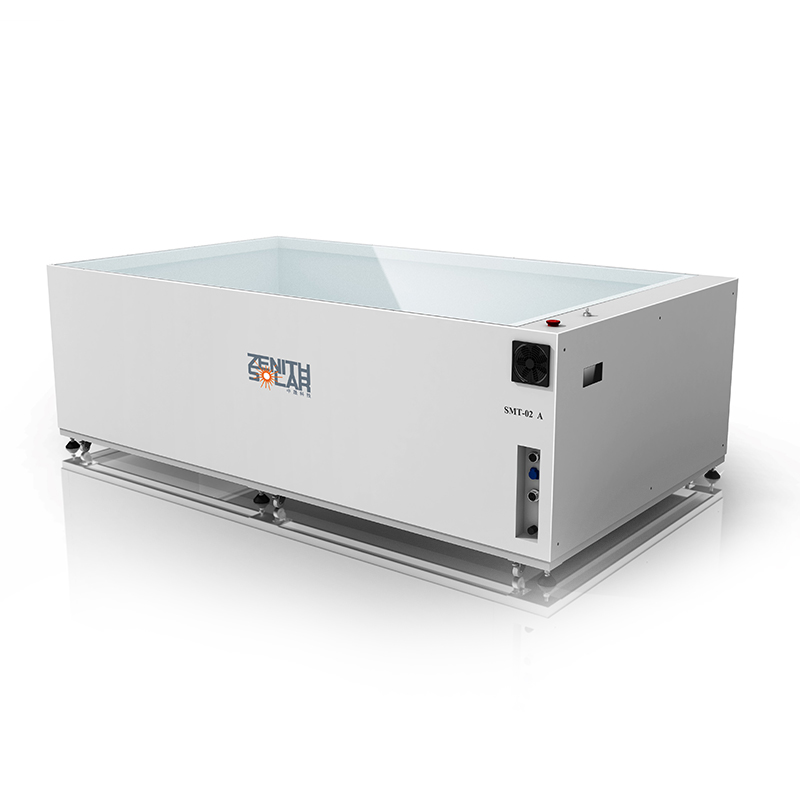

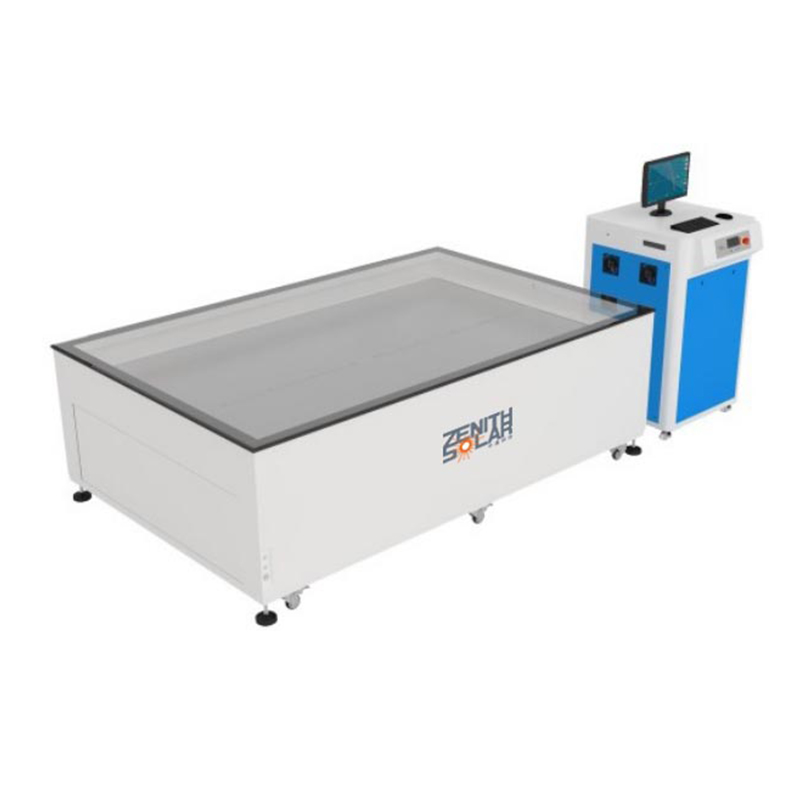

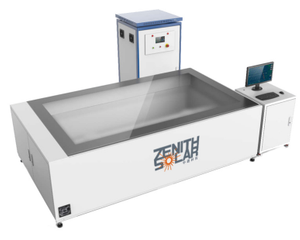

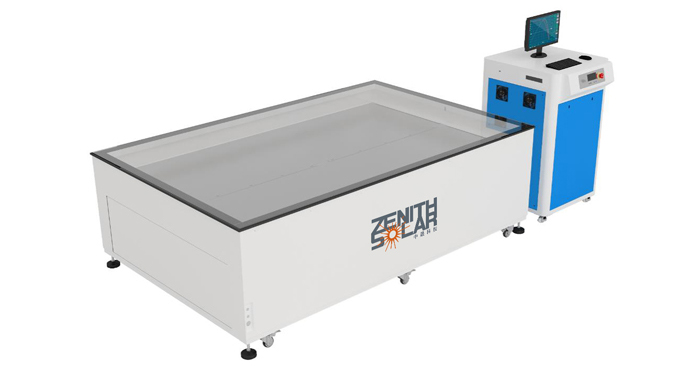

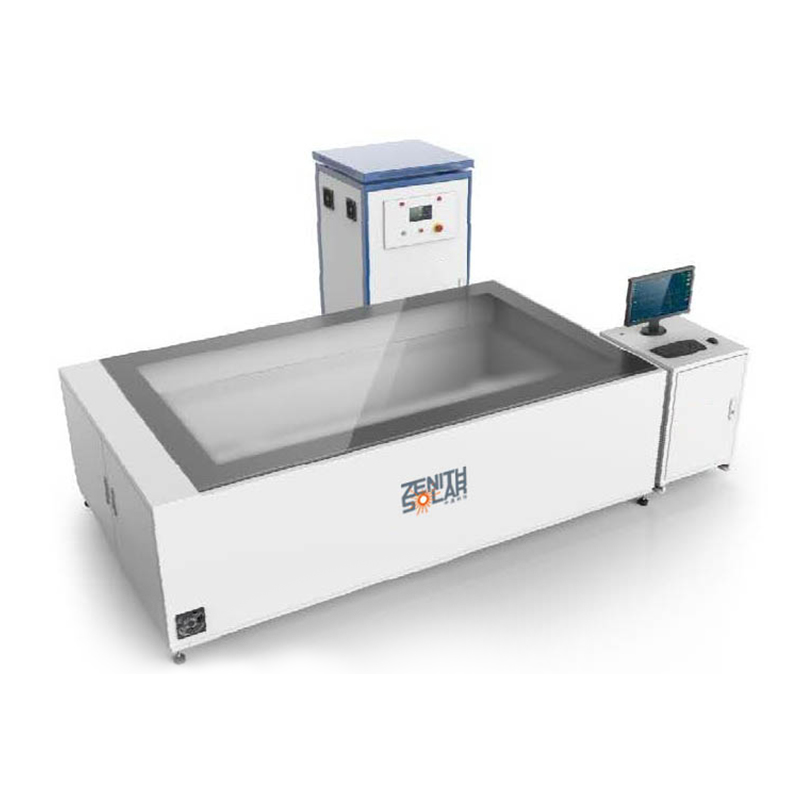

Solar Panel Simulator - ZENITHSOLAR Solar panel IV tester
Denne solpanel IV tester er i stand til at teste forskellige typer effektive moduler. De vigtigste præstationsindikatorer for dette værktøj, herunder uensartethed, ustabilitet i bestråling og gentagelse af målinger, overstiger industristandarder. Den har et pulsbreddeområde på 15 ms - 60 ms (justerbar) for at imødekomme test af forskellige batterimoduler. Solpaneler er forbundet ved hjælp af fire ledninger sammen med et højhastigheds dataopsamlingssystem for at sikre præcis måling af solcellestrøm. Derudover måler berøringsfri infrarød temperaturmåling nøjagtigt modultemperaturen for præcis temperaturkorrektion.
Opgradering af dit samlebånd med automatiseret styreskinneudstyr kan imødekomme forskellige ledningsbehov til forskellige produktionslinjer (der kan forekomme yderligere gebyrer).
Testobjekter: velegnet til krystalsiliciumsolpaneler (N-type, PERC osv.), test og registrering af de elektriske ydeevneparametre for tyndfilmsolcellemoduler. Resultater kan eksporteres til analyse.
Karakteristika
Automatisk justering af lysintensitet og temperatur.
Float box-display: viser automatisk forskellige defekter i moduler.
Kvantificerbare målinger: strøm-spændingskurve, maksimal strøm, når kredsløbet er lukket, maksimal spænding, når kredsløbet er åbent, højeste effekt, spænding, ved hvilken spidseffekt opnås, strøm af elektrisk ladning, strøm ved specifik spænding, forholdet mellem maksimal effekt og teoretisk maksimal effekt, effektivitet af konvertering af energi, modstand i serie, modstand i parallel.
Assistere med stregkodescannerens triggertest, muliggør lagring og genfinding af testdata, letter forespørgsel og eksport af data, leverer stemmemeddelelser for testresultater, muliggør udløsning via fodpedal og inkluderer automatisk temperaturjustering.
Parametre
| Model |
ZST-SMT-AAB |
| Solar simulator niveau |
AAB |
| Lyskildens placering |
Bund |
| Type lampe |
Xenon lampe |
| Måletilstand |
Isc→Voc, Voc→ Isc |
| Kalibreringstilstand |
Standardmodulet kalibrerer automatisk lysintensiteten én gang. |
| Test område |
2600* 1600mm |
| Lampens levetid |
≥ 100 tusind gange (15 ms) |
| Indstrålingsområde |
700-1200W/㎡ |
| Uensartethed af bestråling |
＜2 % (A-karakter) |
| Ustabilitet af irradians |
LTI＜2 % (A-karakter) |
| ISC 60 gange gentagne gange |
≤0,3 % |
| Måleområde |
Strøm: 0-20A (opløsning 1mA) |
| Spænding: 0-100V (opløsning 1mV) |
| Test parametre |
Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh |
| Type af måling |
Enkelt blitz |
| Test puls varighed |
15-60 ms (justerbar) |
| Gennemsnitlig output |
6s/stk (15ms) |
| Test ledningstilstand |
Fire-tråds metode |
| Elektricitet |
AC220, 50Hz, 15A |
| Mål effekt |
800W (maks.) |
| Dimension |
2800* 1800*880 mm, 750*850* 1300 mm |
| Garanti |
12 måneder |
Vi tilbyder muligheden for at skræddersy dimensionerne og funktionerne på maskineriet, så de passer til vores kunders specifikke behov. Derudover kan vi levere certificeringsdokumenter, hvis det er nødvendigt for at imødekomme en række kundepræferencer. Du er velkommen til at kontakte for mere information.
