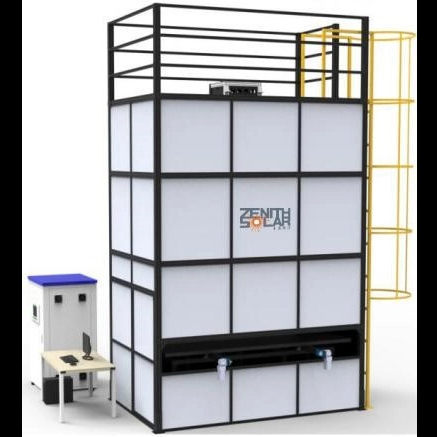

Solsimulator A+A+A+opadgående polering - Zenithsolar

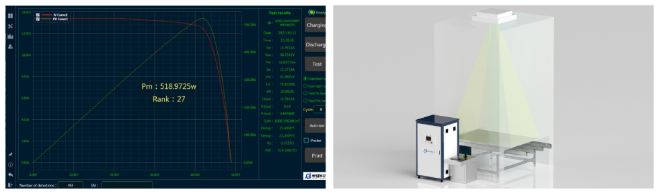

Denne lysstruktur efterligner naturlige sollysforhold og kan tilvejebringe sidebelysning eller belysning ovenfra baseret på miljøet. Spektret dækker 300-1200NM, hvilket muliggør fuld spektrumtest af højeffektiv krystalsiliciumceller og stigende testnøjagtighed. En fire-ledningsforbindelse og højhastighedsdatasystem sikrer en nøjagtig måling. Infrarød temperaturmåling måler nøjagtigt komponenttemperatur for præcis temperaturkompensation.
Denne enhed er designet til evaluering og dokumentation af de elektriske egenskaber ved krystallinske siliciumsolpanelmoduler (inklusive PERC, N-Type, Cigs, TopCon og HJT-typer).
Egenskaber
A+A+A+Standard: Højere end IEC60904-9 2020 Version Standard.
300-1200nm Full Spectrum Light: Mere realistisk afspejling af modulernes responderende kapacitet ved hver bølgelængde.
A+ klassespektrum matchning
Elektronisk belastning: Scanningsretningen understøtter ISC → VOC og VOC → ISC
Målingsobjekter: Perc, N Type, HJT, Cigs, almindelig krystalsilicium og andre tekniske komponenter
Sørg for kalibreringscertifikat fra Metrology Institution
Teknisk parameter
Solsimulatorniveau | A+A+A+ |
Niveau standard | IEC 60904-9 2020 |
Kapacitet | <5s/pcs （ 10ms ） <18s/pcs （ 100ms ） |
Maks. Belysningsområde | 2600 × 1600mm |
Lys retning | Lys nedad |
Spektralt interval | 300-1200nm |
Spektral match | 0.875-1.125 (A+ klasse) |
Ikke-ensartethed af bestråling | <1% (A+ klasse) |
Ustabilitet af bestråling | STI <0,2% LTI <1% (A+ klasse) |
Irradiance Range: | 700-1200W/ ㎡ (justering) |
ISC 60 gange gentagne gange | <0,2% |
Testparametre | ISC, VOC, Pmax, VM, IM, FF, EFF, TEMP, RS, RSH |
Testpulsbredde | 10-100ms (justerbar) |
Livstid af lys | > 100000 gange (10ms) |
Måleområde | Spænding ： 0-200V （ Opløsning 1mv ） Nuværende ： 0-20A （ Resolution 1MA ） |
Målt strøm | 1000W (maks.) |
Tilbage tilknytning til ledning | Fire-ledningsmetode |
Softwarefunktion | Support Scan Gun Trigger Test. Support testdata -besparelse, forespørgsel, eksport. Support testresultater Voice Broadcast. Understøtt pedaltriggertest og automatisk temperaturkompensation. |
Arbejdsmiljø | Temperatur: 25 ℃ ± 10 ℃； Relativ fugtighed: ≤85% |
Magt | AC220V/50Hz/20A |
Dimension | 1920mm*3420mm*5000mm 900mm*900mm*1800mm 900mm*650mm*950mm |
Garanti | Et år |
Vi kan tilpasse udstyrets størrelse og specifikationer i henhold til kundens krav, og vælger også, om certificeringscertifikater er nødvendige for at imødekomme forskellige kunders behov. Velkommen til at konsultere.
