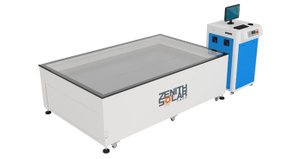

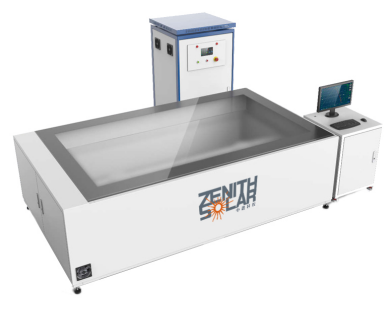

Solar Simulator Nedre belysning - ZENITHSOLAR
Området af bølgelængder dækket af spektret er fra 300 til 1200nm, hvilket giver mulighed for en omfattende test af højeffektive krystalsiliciumceller og forbedrer testnøjagtigheden betydeligt. Brugen af en fire-leder forbindelse og et højhastigheds dataopsamlingssystem garanterer præcis måling af solcellestrøm. Infrarød temperaturmåling uden fysisk kontakt bestemmer nøjagtigt temperaturen på komponenterne, hvilket sikrer præcis temperaturkompensation.
Den er velegnet til at teste og registrere de elektriske ydeevneparametre for krystallinske siliciumsolcellemoduler (PERC, N-type, CIGS, Topcon og HJT osv.).
Karakteristika
A+A+A+-klassificering: overgår IEC60904-9 2020-standarden.
Fuldspektret lys, der spænder fra 300 til 1200nm: en mere nøjagtig repræsentation af modulets reaktionsevne på tværs af forskellige bølgelængder.
A+ klasse spektrumtilpasning
Elektronisk belastning: scanningsretningen understøtter Isc →Voc og Voc → Isc
Objekter til måling: PERC, N-type, HJT, CIGS, standard krystallinsk silicium og forskellige andre tekniske dele.

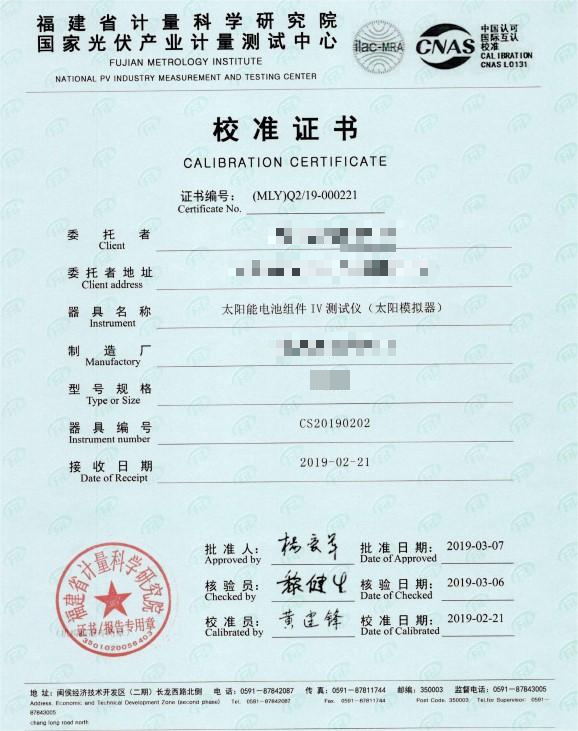

Få et kalibreringscertifikat fra en akkrediteret metrologiinstitution.
Teknisk parameter
Solar simulator niveau |
A+A+A+ |
Niveau standard |
IEC 60904-9 2020 |
Kapacitet |
<4s/stk （ 10ms ） <25s/stk （ 100ms ） |
Maks. Oplysningsområde |
2600×1600 mm |
Lys retning |
Belysning opad |
Spektral rækkevidde |
300-1200nm |
Spektral match |
0,875-1,125 (A+ klasse) |
Uensartethed af bestråling |
<1 % (A+ klasse) |
Ustabilitet af irradians |
STI <0,2 % LTI<1 % (A+ klasse) |
Bestrålingsområde: |
700-1200W/ ㎡ (Justering) |
ISC 60 gange gentagne gange |
<0,3 % |
Test parametre |
Isc,Voc,Pmax,Vm,Im,FF,EFF,Temp,Rs,Rsh |
Test pulsbredde |
10-150 ms (justerbar) |
Lysets levetid |
>100.000 gange (10ms) |
Måleområde |
Spænding : 0-100V （ opløsning 1mV ） Strøm : 0-20A （ opløsning 1mA ） |
Målt effekt |
800W (maks.) |
Mode for ledningsforbindelse |
Fire-tråds metode |
Software funktion |
Understøtter scanningspistoludløsertest. Understøtte lagring af testdata, forespørgsel, eksport. Understøtter stemmeudsendelse af testresultater. Support pedal trigger test og automatisk temperaturkompensation. |
Arbejdsmiljø |
Temperatur: 25℃±10℃； Relativ luftfugtighed: ≤85% |
Magt |
AC220V/50Hz/20A |
Dimension |
2800mm*1800mm*880mm 900mm*900mm*1800mm 900mm*650mm*950mm |
Garanti |
Et år |
Terminologi
Symbol |
Definition |
enhed |
Isc |
Kortslutningsstrøm |
Ampere （ A ） |
Voc |
åben kredsløbsspænding |
Volt ( V ) |
Pm |
Maksimal effekt |
Watt ( W ) |
Im |
Strøm ved maksimal effekt |
Ampere （ A ） |
Vm |
Spænding ved maksimal effekt |
Volt ( V ) |
FF |
Fyldfaktor= Pm/Voc*Isc |
% |
Eff |
Effektivitet = af Pm / Areal * P hændelse |
% |
I.loader |
Angiv den strøm, der svarer til punktet |
Ampere （ A ） |
V.load |
Spændingen på et bestemt punkt på iv-kurven |
Volt ( V ) |
SOL |
bestråling |
W/m2 |
