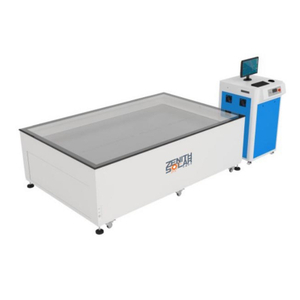

Päikeseenergia simulaatori alumine valgustus – ZENITHSOLAR
Spektriga hõlmatud lainepikkuste vahemik on 300 kuni 1200 nm, mis võimaldab läbi viia ülitõhusate ränikristallelementide põhjaliku testimise ja suurendab oluliselt testimise täpsust. Neljajuhtmelise ühenduse ja kiire andmehõivesüsteemi kasutamine tagab päikesepatareide voolu täpse mõõtmise. Infrapuna temperatuuri mõõtmine ilma füüsilise kontaktita määrab täpselt komponentide temperatuuri, tagades temperatuuri täpse kompenseerimise.
See sobib kristallilisest ränist päikesepatarei moodulite (PERC, N-tüüpi, CIGS, Topcon ja HJT jne) elektriliste jõudlusparameetrite testimiseks ja salvestamiseks.
Omadused
A+A+A+ reiting: ületab IEC60904-9 2020 standardit.
Täisspektervalgus vahemikus 300 kuni 1200 nm: täpsem esitus mooduli reageerimisvõimest erinevatel lainepikkustel.
A+ klassi spektri sobitamine
Elektrooniline koormus: skaneerimise suund toetab Isc →Voc ja Voc → Isc
Mõõtmisobjektid: PERC, N-tüüpi, HJT, CIGS, standardkristalliline räni ja mitmesugused muud tehnilised osad.
Hankige akrediteeritud metroloogiaasutuselt kalibreerimissertifikaat.
Tehniline parameeter
Päikese simulaatori tase |
A+A+A+ |
Tase standard |
IEC 60904-9 2020 |
Mahutavus |
<4 s/tk ( 10 ms ) <25 s/tk ( 100 ms ) |
Max Valgustusala |
2600 × 1600 mm |
Valguse suund |
Valgustus ülespoole |
Spektri ulatus |
300-1200 nm |
Spektri vaste |
0,875–1,125 (A+ klass) |
Kiirgustugevuse ebaühtlus |
<1% (A+ klass) |
Kiirgustugevuse ebastabiilsus |
STI <0,2% LTI<1% (A+ klass) |
Kiirgustugevuse vahemik: |
700–1200 W/ ㎡ (reguleerimine) |
ISC 60 korda korduvalt |
<0,3% |
Testi parameetrid |
Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh |
Testimpulsi laius |
10-150 ms (reguleeritav) |
Valguse eluiga |
>100 000 korda (10 ms) |
Mõõtmisvahemik |
Pinge : 0-100V ( eraldusvõime 1mV ) Voolutugevus : 0-20A ( eraldusvõime 1mA ) |
Mõõdetud võimsus |
800W (max.) |
Juhtmete ühendamise režiim |
Nelja juhtmega meetod |
Tarkvara funktsioon |
Toetage skannimispüstoli päästiku testi. Toetage testandmete salvestamist, päringuid, eksporti. Toetage testitulemuste hääledastust. Toetage pedaali päästiku testi ja automaatset temperatuuri kompenseerimist. |
Töökeskkond |
Temperatuur: 25℃±10℃； Suhteline õhuniiskus: ≤85% |
Võimsus |
AC220V/50Hz/20A |
Mõõtmed |
2800mm * 1800mm * 880mm 900mm * 900mm * 1800mm 900mm * 650mm * 950mm |
Garantii |
Üks aasta |
Terminoloogia
Sümbol |
Definitsioon |
üksus |
Isc |
Lühisvool |
Amper ( A ) |
Voc |
avatud vooluahela pinge |
Volt ( V ) |
Pm |
Maksimaalne võimsus |
vatt ( W ) |
Im |
Vool maksimaalsel võimsusel |
Amper ( A ) |
Vm |
Pinge maksimaalsel võimsusel |
Volt ( V ) |
FF |
Täitetegur = Pm/Voc*Isc |
% |
Eff |
Tõhusus = Pm / pindala * P intsident |
% |
I.load |
Määrake punktile vastav vool |
Amper ( A ) |
V.koormus |
Pinge iv kõvera määratud punktis |
Volt ( V ) |
PÄIKE |
kiirgustihedus |
W/m2 |
