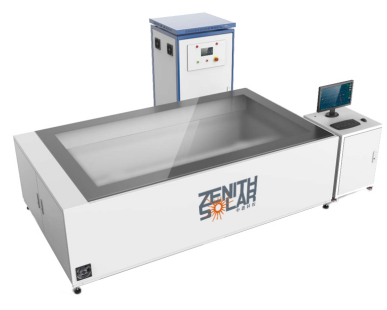

СОЛАРНИ СИМУЛАТОР ЛОВАРСКА ЛОВИНГ - зенитхсолар
Распон таласних дужина прекривених спектром је од 300 до 1200 нм, омогућавајући свеобухватан тест високо ефикасних кристалних силицијума и побољшавајући тачност испитивања значајно. Употреба четворожичне везе и система за прикупљање података велике брзине гарантује прецизно мерење струје соларне ћелије. Мерење инфрацрвене температуре без физичког контакта тачно одређује температуру компоненти, осигуравајући прецизну температурну накнаду.
Погодан је за тестирање и снимање параметара електричне перформансе кристалних силиконских соларних модула соларних ћелија (перц, н типа, цигарета, топцон и ХЈТ итд.).
Карактеристике
А + А + А + Оцена: Одужеће на ИЕЦ60904-9 2020 стандарду.
Потпуно спектар светло у распону од 300 до 1200нм: тачније представљање одзивности модула у различитим таласним дужинама.
А + СПЕЦТРУМ СПЕЦТТРУМ
Електронско оптерећење: Смјер скенирања подржава ИСЦ → ВОЦ и ВОЦ → ИСЦ
Предмети за мерење: Перц, Н-тип, ХЈТ, ЦИГС, стандардни кристални силицијум и различити други технички делови.
Добијте сертификат о калибрацији од акредитоване метролошке институције.
Технички параметар
Ниво соларног симулатора | А + А + А + |
Ниво стандард | ИЕЦ 60904-9 2020 |
Капацитет | <4с / ком ( 10мс ) <25с / ком ( 100мс ) |
Макс. Област осветљења | 2600 × 1600 мм |
Светлосни смер | Осветљење према горе |
Спектрални опсег | 300-1200нм |
Спектрални меч | 0,875-1.125 (А + Цласс) |
Неприличност озрачења | <1% (а + класа) |
Нестабилност нерадијења | СТИ <0,2% ЛТИ <1% (а + класа) |
Распон озрачења: | 700-1200В / ㎡ (подешавање) |
ИСЦ 60 пута више пута | <0,3% |
Тест параметри | ИСЦ, ВОЦ, ПМАКС, ВМ, ИМ, ФФ, ЕФФ, Темп, РС, РСХ |
Ширина пробног пулса | 10-150мс (подесиво) |
Животни век светлости | > 100000 пута (10мс) |
Распон мерења | Напон : 0-100В ( Резолуција 1мв ) Тренутна : 0-20А ( Резолуција 1ма ) |
Измерена снага | 800В (мак.) |
Начин повезивања жица | Метода четворожичне жице |
Функција софтвера | Подршка испитивању за скенирање пиштоља. Подршка за испитивање података о тестирању, упит, извоз. Резултати испитивања подршке Глас Броад Емитовање. Подршка трака за тражење теста и аутоматска компензација температуре. |
Радно окружење | Температура: 25 ℃ ± 10 ℃； Релативна влага: ≥85% |
Моћ | АЦ220В / 50Хз / 20А |
Димензија | 2800 мм * 1800мм * 880мм 900мм * 900мм * 1800мм 900 мм * 650 мм * 950мм |
Гаранција | Годину дана |
Терминологија
Симбол | Дефиниција | јединица |
ИСЦ | Струја кратког споја | Ампере ( а ) |
Возац | Напон отвореног круга | Волт ( В ) |
Пм | Максимална снага | Ватт ( В ) |
Им | Струја на максималној снази | Ампере ( а ) |
Вм | Напон на максималној снази | Волт ( В ) |
Фф | Филтент Филтед = ПМ / ВОЦ * ИСЦ | %% |
Ефф | Ефикасност = ПМ / област * П Инцидент | %% |
И.лоад | Наведите тренутну одговарајућу тачку | Ампере ( а ) |
В.лоад | Напон на одређеној тачки на ИВ кривуљи | Волт ( В ) |
Сунце | нередовност | В / м2 |
