Podstawy laminowania: co musisz wiedzieć

Proces kapsułkowania i laminowania stał się kamieniem węgielnym nowoczesnej produkcji przemysłowej, szczególnie w sektorze energii odnawialnej. W miarę wzrostu globalnego zapotrzebowania na wysokowydajne rozwiązania energetyczne, techniczne niuanse dotyczące sposobu łączenia materiałów pod wpływem ciepła i próżni przesunęły się z kwestii drugorzędnych do głównych przewag konkurencyjnych. Laminowanie to nie tylko ochrona; chodzi o integralność strukturalną i długoterminową żywotność komponentów o wysokiej wartości.

Laminowanie to wyrafinowany proces łączenia termicznego, w którym wykorzystuje się kontrolowane ciepło, ciśnienie i próżnię do łączenia wielu warstw materiałów w jedną, trwałą strukturę kompozytową, zasadniczo chroniąc wrażliwe elementy wewnętrzne przed degradacją środowiska. Wykorzystując specjalistyczny sprzęt, taki jak laminator do paneli słonecznych , producenci mogą zapewnić przyczepność bez pęcherzyków i stałą grubość na dużych powierzchniach, co ma kluczowe znaczenie dla przejrzystości optycznej i wytrzymałości mechanicznej.

W kolejnych sekcjach przyjrzymy się kompleksowemu krajobrazowi laminowania przemysłowego. Od podstawowej mechaniki ogrzewania próżniowego po specyficzne wymagania techniczne produkcji fotowoltaicznej, ten przewodnik stanowi szczegółowe omówienie maszyn, materiałów i strategii optymalizacji wymaganych do opanowania tego niezbędnego etapu produkcyjnego.

Plan działania artykułu: sekcja i tabela podsumowująca

1. Zrozumienie technologii laminowania

Technologia laminowania to praktyka przemysłowa polegająca na nakładaniu warstw różnych materiałów — często obejmujących szkło, polimery i ogniwa krzemowe — w celu stworzenia jednolitej osłony przed wilgocią, uderzeniami i promieniowaniem UV. Proces ten ma fundamentalne znaczenie w każdej branży, w której wewnętrzne elementy są delikatne lub podatne na utlenianie, co wymaga hermetycznego uszczelnienia, które nie pogarsza wydajności urządzenia.

U podstaw laminowania przemysłowego leży zasada sieciowania. Kiedy polimery takie jak octan etylenu i winylu (EVA) poddawane są działaniu określonych krzywych temperatur w laminatorze do paneli słonecznych , przechodzą przemianę chemiczną, która przekształca je ze stałej folii w przezroczysty klej przypominający gumę. Klej ten wypełnia każdą mikroskopijną pustkę pomiędzy warstwami, zapewniając, że nie ma kieszeni powietrznych, które mogłyby z czasem prowadzić do awarii elektrycznej lub osłabienia konstrukcji.

Dla producentów B2B zrozumienie fizyki dystrybucji ciepła jest niezbędne. Większość wysokiej klasy systemów laminowania wykorzystuje płyty podgrzewane olejem lub elektrycznie, aby utrzymać jednorodność temperatury w granicach $pm 1^circ C$ . Ta precyzja jest konieczna, ponieważ nawet niewielka różnica temperatury na dużej powierzchni może skutkować nierównomiernym utwardzaniem, prowadzącym do wewnętrznych naprężeń, które mogą powodować pękanie szkła lub odrywanie się warstw po kilku latach użytkowania w terenie.

Nowoczesne laminowanie wykroczyło poza proste prasowanie na gorąco. Obecnie obejmuje wieloetapowe cykle próżniowe, które usuwają powietrze i wilgoć przed osiągnięciem temperatury topnienia kleju. Jest to szczególnie ważne w przypadku wysokowydajnych modułów elektronicznych i energetycznych, gdzie wnikanie wilgoci jest główną przyczyną długotrwałej degradacji. Opanowując te zmienne, firmy mogą znacznie wydłużyć okres gwarancji swoich produktów, zachowując jednocześnie wysokie standardy estetyczne i funkcjonalne.

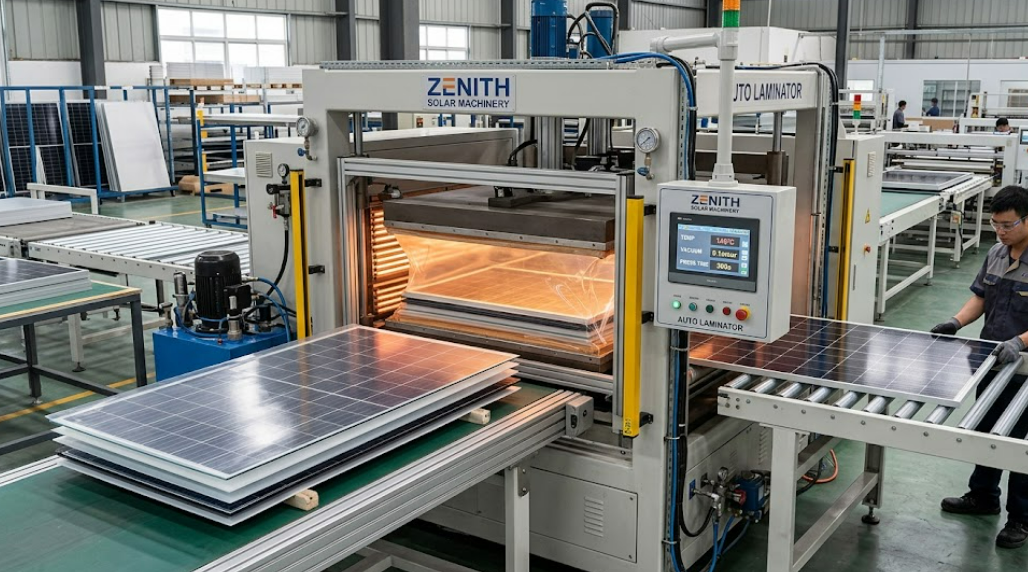

2. Mechanika laminatora do paneli słonecznych

Mechanika laminatora paneli słonecznych obejmuje zsynchronizowane działanie wytrzymałej pompy próżniowej, precyzyjnej płyty grzewczej i elastycznej silikonowej membrany w celu wywarcia równomiernego nacisku na stos kompozytowy. To trójstopniowe podejście zapewnia, że ​​nacisk nie jest skierowany tylko w dół, ale jest wielokierunkowy i dopasowuje się do konturów wewnętrznych komponentów bez miażdżenia wrażliwych ogniw lub przewodów.

Proces techniczny rozpoczyna się od „fazy ewakuacji”. W tym czasie następuje jednoczesne rozhermetyzowanie górnej i dolnej komory maszyny. Tworzy to zrównoważone środowisko, w którym stos laminatu znajduje się w próżni, umożliwiając swobodne ujście powietrza uwięzionego pomiędzy szkłem a arkuszem podkładowym. Bez tego początkowego etapu próżni, w miarę topienia kleju powietrze byłoby uwięzione, w wyniku czego powstawałyby pęcherzyki utrudniające dostęp światła i tworzące „gorące punkty” w gotowym module.

Po usunięciu powietrza rozpoczyna się „faza prasowania”. Maszyna wprowadza do górnej komory ciśnienie atmosferyczne, utrzymując jednocześnie podciśnienie w dolnej komorze. Ta różnica ciśnień dociska membranę silikonową do stosu. Dla tych, którzy szukają precyzyjnych wyników w badaniach lub w małych seriach, wykorzystując m.in Kompaktowy laminator laboratoryjny pozwala na zachowanie takich samych rygorystycznych warunków mechanicznych na mniejszą skalę, zapewniając stałą siłę nacisku niezależnie od całkowitej powierzchni.

Na koniec płyta grzewcza utrzymuje stałą temperaturę, aby ułatwić „fazę utwardzania”. W tym czasie wzmacniają się wiązania chemiczne w kapsułce. Czas trwania tej fazy jest ściśle kontrolowany przez programowalny sterownik logiczny (PLC), aby zapobiec nadmiernemu utwardzaniu, które może prowadzić do żółknięcia folii lub niedostatecznemu utwardzeniu, co skutkuje słabą przyczepnością. Integracja pomp próżniowych o wysokim przepływie zapewnia efektywne zakończenie całego cyklu, maksymalizując przepustowość linii produkcyjnej o dużej wydajności.

3. Kluczowe elementy systemów laminowania

Podstawowe elementy przemysłowego systemu laminowania obejmują płytę grzewczą, system próżniowy, arkusz gumy silikonowej i cyfrowy interfejs sterowania, a wszystkie one muszą działać jako spójna jednostka. Jakość każdego komponentu ma bezpośredni wpływ na wydajność i trwałość produktu końcowego, co sprawia, że ​​wybór sprzętu jest kluczową inwestycją kapitałową dla każdego przedsiębiorstwa B2B.

Niezbędna awaria sprzętu

1. Płyta grzewcza: Zwykle wykonana z wysokiej jakości stali narzędziowej lub stopu aluminium, musi zapewniać wyjątkową przewodność cieplną i płaskość. Wiele systemów wykorzystuje krążący olej termiczny, aby zapewnić idealne rozprowadzenie ciepła w całym obszarze roboczym.

2. System pomp próżniowych: Wysokołopatkowe pompy rotacyjne są standardem. Muszą być w stanie osiągnąć wysoki poziom próżni (często poniżej 100 Pa) w ciągu kilku sekund, aby zapewnić krótkie czasy cykli.

3. Membrana silikonowa: Jest to membrana odporna na wysoką rozciągliwość i działająca jak „prasa”. Musi wytrzymać tysiące cykli termicznych bez utraty elastyczności i rozdarcia.

4. System sterowania PLC: Mózg maszyny, umożliwiający operatorom programowanie określonych receptur (czas, temperatura, ciśnienie) dla różnych typów materiałów.

Niezawodne działanie zależy w dużej mierze od stabilności mocy tych komponentów. W środowiskach przemysłowych zapewnienie stałego dopływu energii do elementów grzejnych jest sprawą najwyższej wagi i często wymaga: stabilne rozwiązanie do zarządzania energią, zapobiegające wahaniom termicznym podczas krytycznego etapu utwardzania. W przypadku spadku mocy temperatura płyty dociskowej może spaść poniżej progu sieciowania, niszcząc całą partię materiałów.

Rama laminatora jest również elementem często pomijanym. Musi być tak zbudowany, aby wytrzymać znaczne naprężenia mechaniczne podciśnienia, które mogą równać się sile kilku ton działającej na wielkoformatowy stół. Wytrzymała stalowa konstrukcja gwarantuje, że maszyna nie wypacza się z upływem czasu, zachowując równoległość pomiędzy górną i dolną płytą, niezbędną do uzyskania jednolitej grubości gotowego laminatu.

4. Wybór materiału i kompatybilność

Wybór materiału do laminowania to proces dopasowywania właściwości chemicznych kapsułek, takich jak EVA lub POE, do energii powierzchniowej podłoży, takich jak szkło lub podkładki z fluoropolimeru. Jeśli materiały nie są kompatybilne chemicznie lub jeśli ich współczynniki rozszerzalności cieplnej różnią się zbyt mocno, laminat ostatecznie ulegnie uszkodzeniu w wyniku rozwarstwienia – fizycznego rozdzielenia warstw.

Najpopularniejszym środkiem kapsułkującym stosowanym w laminatorach do paneli słonecznych jest octan etylenu i winylu (EVA). EVA jest preferowana ze względu na wysoką przezroczystość, doskonałą przyczepność do szkła i stosunkowo niską temperaturę przetwarzania (zwykle od 140 $około C$ do 150 $około C$ ). Jednakże w przypadku modułów o wysokiej wydajności, które są wrażliwe na degradację wywołaną potencjałem (PID), producenci coraz częściej zwracają się w stronę elastomeru poliolefinowego (POE). POE zapewnia doskonałe właściwości barierowe dla pary wodnej i lepszą izolację elektryczną, chociaż wymaga bardziej precyzyjnej kontroli temperatury podczas cyklu laminowania.

Przy wyborze podłoża istotne znaczenie ma obróbka powierzchni. Szkło musi być hartowane pod kątem wytrzymałości i często pokryte warstwą antyrefleksyjną (AR), aby zmaksymalizować przepuszczalność światła. Należy zidentyfikować „stronę cyny” i „stronę powietrza” szkła, ponieważ wiązanie chemiczne z EVA jest zazwyczaj silniejsze po jednej stronie niż po drugiej. Z drugiej strony arkusze tylne zapewniają ostatnią warstwę ochrony przed żywiołami. Są to zazwyczaj kompozyty wielowarstwowe (takie jak TPT lub KPE) zaprojektowane tak, aby były odporne na wilgoć, promienie UV i upływ prądu.

W przypadku zastosowań specjalistycznych, takich jak elastyczna elektronika lub komponenty lotnicze, stos materiałów może obejmować cienkowarstwowe polimery lub folie metaliczne. W takich przypadkach laminator do paneli słonecznych należy dostroić do „laminowania miękkiego”, gdzie podciśnienie i ciśnienie przykładane są stopniowo, aby zapobiec deformacji cienkich podłoży. Sukces w laminowaniu B2B jest zawsze wynikiem dostosowania możliwości maszyny do specyficznych wymagań chemicznych materiału przekładkowego.

5. Procedura laminowania krok po kroku

Profesjonalny przepływ pracy podczas laminowania to ściśle określona w czasie sekwencja składająca się z pięciu głównych faz: ładowania, opróżniania, prasowania, utwardzania i chłodzenia, z których każda ma na celu maksymalizację siły wiązania przy jednoczesnej eliminacji kieszeni powietrznych. Ten przepływ pracy musi zostać ujednolicony w środowisku produkcyjnym B2B, aby zapewnić, że każda wyprodukowana jednostka spełnia te same rygorystyczne standardy jakości.

Sekwencja laminowania przemysłowego

1. Ładowanie i wstępne podgrzewanie: Zmontowaną „kanapkę” (szkło + EVA + ogniwa + EVA + podkładka) umieszcza się na podgrzewanej płycie. Na liniach zautomatyzowanych odbywa się to za pomocą przenośnika taśmowego.

2. Odsysanie próżniowe: Komora zamyka się, a powietrze jest usuwane. Faza ta trwa zwykle od 4 do 6 minut. Bardzo ważne jest, aby temperatura nie rosła tutaj zbyt szybko; w przeciwnym razie EVA stopi się i uszczelni krawędzie, zanim powietrze będzie mogło uciec ze środka.

3. Zastosowanie ciśnieniowe: Do górnej komory wprowadzane jest ciśnienie atmosferyczne, dociskając membranę do komina. Dzięki temu stopiona EVA wpłynie do każdej szczeliny.

4. Utwardzanie (sieciowanie): Stos utrzymuje się w stałej temperaturze (np. 145 $circ C$ ) przez około 8 do 10 minut. To tutaj następuje przemiana chemiczna.

5. Chłodzenie i rozładunek: Laminat jest przenoszony do stacji schładzania. Aby klej stwardniał i aby zapobiec pękaniu szkła w wyniku szoku termicznego, konieczne jest szybkie, kontrolowane chłodzenie.

Podczas fazy utwardzania testowana jest precyzja sprzętu. Jeśli opracowujesz nowy prototyp lub testujesz inną kapsułkę, używając a ściśle kontrolowany laminator na skalę badawczą to najlepszy sposób na określenie idealnej „przepisu” przed przejściem do masowej produkcji. Zmniejsza to straty materiału i pozwala na szczegółową analizę gęstości usieciowania poprzez badanie zawartości żelu.

Ostatnią przeszkodą jest kontrola po laminowaniu. Technicy szukają „zakleszczenia krawędzi” w przypadku, gdy warstwa dolna jest zbyt cienko dociśnięta, lub „przepełnienia pianki EVA”, co może spowodować zaklejenie maszyny. Nowoczesne linie często przeprowadzają testy EL (elektroluminescencji) natychmiast po schłodzeniu, aby upewnić się, że nacisk mechaniczny procesu laminowania nie spowodował mikropęknięć w ogniwach krzemowych. Pomyślny przepływ pracy to taki, w którym maszyna, materiały i operator są w doskonałej synchronizacji.

6. Wyzwania techniczne i rozwiązania

Wyzwania techniczne związane z laminowaniem, takie jak pęcherzenie, rozwarstwianie i przesuwanie się komórek, są zwykle wynikiem niewłaściwego czasu podciśnienia lub wahań temperatury w laminatorze do paneli słonecznych. Rozwiązanie tych problemów wymaga systematycznego podejścia do rozwiązywania problemów, skupiającego się na mechanicznej kalibracji sprzętu i warunkach przechowywania surowców.

Typowe problemy i rozwiązania

• Pęcherzyki powietrza (puste przestrzenie): Często spowodowane zbyt krótką próżnią lub zbyt dużą szybkością ogrzewania. Jeśli pianka EVA topi się zbyt szybko, „zablokuje” drogi ucieczki powietrza. Rozwiązanie: Wydłuż czas ewakuacji i spowolnij narastanie płyty grzewczej.

• Przesunięcie komórek: Dzieje się tak, gdy nacisk zostanie zastosowany zbyt gwałtownie lub jeśli folia EVA ulegnie zbyt dużemu „skurczowi” podczas ogrzewania. Rozwiązanie: Upewnij się, że membrana opada płynnie i użyj pianki EVA o niskiej kurczliwości.

• Niekompletne utwardzenie: Jeśli środek modułu jest mętny, sieciowanie nie zostało zakończone. Rozwiązanie: Skalibruj płytę grzewczą, aby zapewnić jednorodność od środka do krawędzi i sprawdź wewnętrzne moduły zasilania pod kątem wszelkich spadków wydajności, które mogą powodować opóźnienie termiczne.

• Pęknięcie szkła: Zwykle w wyniku nierównomiernego nacisku lub zanieczyszczeń na płycie grzewczej. Rozwiązanie: Codziennie czyść płytę i sprawdzaj elastyczność membrany.

Utrzymanie czystości w pomieszczeniu jest również ważnym czynnikiem zapobiegania defektom. Cząsteczki kurzu uwięzione wewnątrz laminatu mogą działać jako punkty zarodkowania pęcherzyków lub powodować zwarcia elektryczne. Ponadto EVA i POE są higroskopijne, co oznacza, że ​​pochłaniają wilgoć z powietrza. Jeśli folie te są przechowywane w pomieszczeniu o dużej wilgotności i pozbawionym klimatyzacji, wilgoć ta zamieni się w parę podczas procesu ogrzewania, powodując rozległe pęcherzyki, których nie da się naprawić w fazie poprodukcyjnej.

Dla menedżerów B2B kluczem do minimalizacji tych wyzwań jest konserwacja zapobiegawcza. Regularna wymiana membrany silikonowej i oliwienie pomp próżniowych może zapobiec 90% typowych awarii maszyn. Ponadto rejestrowanie danych w każdym cyklu umożliwia „identyfikowalność”, więc jeśli partia modułów ulegnie awarii w praktyce pięć lat później, producent może spojrzeć wstecz na konkretne parametry laminowania z tego dnia, aby zidentyfikować pierwotną przyczynę.

7. Przyszłe trendy w automatyzacji laminowania

Przyszłość automatyzacji laminowania definiuje się poprzez integrację sztucznej inteligencji (AI) do wykrywania defektów w czasie rzeczywistym i przejście na „ciągłe” linie laminujące, które eliminują wąskie gardło w przetwarzaniu wsadowym. W miarę jak sektor B2B zmierza w stronę Przemysłu 4.0, laminator do paneli słonecznych ewoluuje z samodzielnej maszyny w sieciowy węzeł danych, który komunikuje się z resztą fabryki.

Jednym z głównych trendów jest stosowanie laminatorów wielokomorowych. Zamiast jednej dużej komory wykonującej całą pracę, proces jest podzielony: komora A obsługuje próżnię i wstępne nagrzewanie, komora B obsługuje utwardzanie pod wysokim ciśnieniem, a komora C obsługuje kontrolowane chłodzenie. Ten system „buforowy” pozwala na znacznie większą przepustowość, ponieważ nowy moduł może wejść do komory A, gdy poprzedni zostanie przeniesiony do komory B. To znacznie obniża „koszt wata” dla producentów energii słonecznej.

Co więcej, pojawienie się „inteligentnych” membran z wbudowanymi czujnikami umożliwia bardziej precyzyjne mapowanie ciśnienia. Czujniki te mogą wykryć, czy określony obszar komina otrzymuje mniejsze ciśnienie, umożliwiając sterownikowi PLC regulację przepływu powietrza w czasie rzeczywistym. Ten poziom kontroli jest szczególnie ważny, ponieważ branża zmierza w kierunku modułów o większych rozmiarach (takich jak format płytek M12), które są bardziej podatne na nierówności na ich ogromnej powierzchni.

Wreszcie zrównoważony rozwój staje się kluczowym czynnikiem wpływającym na projektowanie maszyn. Nowsze modele skupiają się na systemach odzyskiwania energii, w których ciepło usunięte w fazie chłodzenia jest zawracane do wstępnego podgrzania następnej partii. Zmniejszając ślad węglowy samego procesu produkcyjnego, firmy mogą lepiej dostosować się do światowych standardów ESG (środowiskowych, społecznych i zarządzania), dzięki czemu ich produkty końcowe stają się jeszcze bardziej atrakcyjne na rynku międzynarodowym.

Wniosek

Opanowanie podstaw laminowania to równowaga między inżynierią o wysokiej precyzji i głęboką nauką o materiałach. Niezależnie od tego, czy używasz ogromnego laminatora do paneli słonecznych do produkcji na skalę użytkową, czy specjalistycznej jednostki do komponentów zaawansowanych technologicznie, zasady dotyczące próżni, ciepła i ciśnienia pozostają takie same. Koncentrując się na jakości komponentów, ustandaryzowanych przepływach pracy i proaktywnym rozwiązywaniu problemów, producenci B2B mogą zapewnić, że ich produkty przetrwają próbę czasu w najtrudniejszych warunkach. W miarę ciągłego rozwoju technologii ci, którzy inwestują w automatyzację i inteligentne monitorowanie, staną się liderem nowej generacji przemysłowej produkcji kompozytów.
