광전지 제조에 레이저 절단기를 사용하는 이유는 무엇입니까?

마진 압박은 현대 광전지(PV) 제조에 끊임없이 도전하고 있습니다. 모듈 효율성과 생산 수율은 궁극적으로 경쟁이 치열한 글로벌 시장에서 수익성을 높여줍니다. 전력 출력을 극대화하기 위해 업계에서는 최근 표준 풀 셀 레이아웃에서 하프컷, 서드컷 및 슁글드 아키텍처로 전환했습니다. 이러한 고급 설계는 전류를 분할하여 저항 손실을 획기적으로 줄입니다. 전반적인 패널 효율성을 높이고 차광 내성을 향상시킵니다.

그러나 이러한 설계 발전으로 인해 심각한 생산 병목 현상이 발생합니다. 이러한 작은 셀을 분리하기 위해 전통적인 기계적 다이싱에 의존하면 수율이 심각하게 제한됩니다. 기계 도구는 필연적으로 깨지기 쉬운 실리콘을 손상시켜 수익 마진을 떨어뜨립니다. 이 중대한 결함으로 인해 첨단 비접촉식 레이저 장비를 신속하게 채택해야 합니다. 오래된 기계식 톱을 교체하면 조립 공정이 변하는 이유를 정확히 알아봅니다. 핵심적인 상업적 이점, 중요한 구현 위험 및 필수 장비 평가 기준에 대해 배우게 됩니다.

주요 시사점

• 비접촉식 레이저 스크라이빙 기계로 전환하면 깨지기 쉬운 실리콘 웨이퍼에 미세 균열을 일으키는 기계적 응력이 제거됩니다.

• 레이저 태양전지 절단기로 업그레이드하면 절단 손실이 크게 줄어들고 사용 가능한 활성 셀 영역이 보존됩니다.

• 초기 자본 지출(CapEx)은 기존 와이어 톱보다 높지만 소모품 비용과 파손된 웨이퍼 비율이 감소하여 총 ROI가 가속화됩니다.

• 조달 평가에서는 레이저 펄스 지속 시간(예: 나노초 대 피코초) 및 머신 비전 정렬 기능의 우선순위를 정해야 합니다.

생산 병목 현상: 전통적인 절단으로 인해 PV 모듈 생산량이 제한되는 이유

전통적인 세포 분리는 주로 다이아몬드 와이어 루프와 같은 기계적 방법에 크게 의존합니다. 이 오래된 접근 방식은 물리적 마모를 활용합니다. 실리콘을 물리적으로 갈아서 반도체 웨이퍼를 분할하는 것입니다. 불행하게도 이 무차별 대입 방식은 엄청난 기계적 스트레스를 초래합니다. 특히 제조업체가 웨이퍼 두께를 130미크론으로 낮추는 경우 실리콘은 매우 부서지기 쉬운 재료로 작용합니다. 직접적인 물리적 힘을 가하면 가장자리가 즉시 부서지는 경우가 많습니다. 다운스트림 세포 분리에는 높은 정밀도와 매우 부드러운 취급이 필요합니다. 기계 도구는 빠른 생산 속도를 유지하면서 결함 없는 모서리를 보장할 수 없습니다.

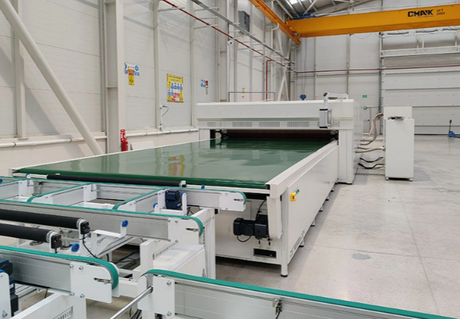

미세한 모서리 결함이 공장 현장에서 즉각적인 품질 관리 실패를 유발하지 않을 수도 있습니다. 대신, 그들은 숨겨진 위협으로 행동합니다. 이러한 작은 균열은 라미네이션 과정에서 필연적으로 전파됩니다. 열과 진공 압력이 봉합재 재료를 압착하여 보이지 않는 균열을 확장시킵니다. 실외 현장 배포 시 열 순환으로 인해 이러한 현상이 더욱 악화됩니다. 시간이 지남에 따라 이러한 확장 균열은 특정 활성 셀 영역을 격리합니다. 유해한 전기 핫스팟을 생성합니다. 궁극적으로 이러한 구조적 결함은 조기 모듈 성능 저하를 초래하고 비용이 많이 드는 장기 보증 청구를 유발합니다.

우리는 또한 엄격한 물질적 제약도 해결해야 합니다. 기계식 절단 도구는 고유한 물리적 두께를 가지고 있습니다. 다이아몬드 와이어는 자신의 직경과 동일한 실리콘을 물리적으로 분쇄합니다. 우리는 이것을 물리적 재료 낭비 커프 손실이라고 부릅니다. 대량 태양광 제조에서는 밀리미터 하나하나가 수익성을 좌우합니다. 커프 손실은 사용 가능한 활성 셀 영역을 직접적으로 줄입니다. 이러한 물리적 낭비는 중요한 와트당 비용 비율에 부정적인 영향을 미쳐 가격 경쟁을 더욱 어렵게 만듭니다.

레이저 스크라이빙 기계의 핵심 상업적 이점

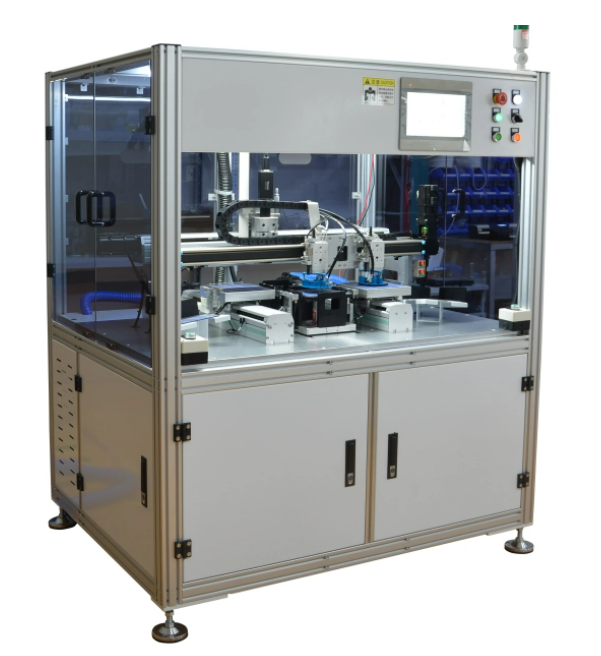

현대적인 레이저 스크라이빙 머신은 세포 분리 과정을 근본적으로 변화시킵니다. 가혹한 물리적 연삭보다는 비파괴적인 광학 기술을 활용합니다. 고급 생산 시스템은 순수 재료 절제 대신 제어된 열 분해에 의존합니다. 기계는 집중된 빔을 발사하여 웨이퍼 전체에 걸쳐 미세한 선을 빠르게 가열합니다. 냉각 유체 또는 공기의 마이크로 제트가 빔 경로를 즉시 따릅니다. 이렇게 빠르고 국지적인 열팽창과 수축이 실리콘 격자를 깔끔하게 절단합니다. 기계적 치핑이 전혀 없이 매우 부드럽고 응력 없는 가장자리를 남깁니다.

또한 고급 레이저 기술은 열 영향부(HAZ)를 최소화합니다. 이는 열 영향을 미세한 경계로 엄격하게 제한합니다. 이러한 정밀한 열 제어는 셀의 섬세한 pn 접합에 대한 부수적인 손상을 방지합니다. 이 중요한 전기 접합을 보존하면 최적의 변환 효율이 보장되고 절단 가장자리를 따라 전류 누출이 방지됩니다.

처리 속도는 또 다른 엄청난 상업적 이점으로 작용합니다. 레이저 시스템은 속도를 늦추는 물리적 저항 없이 지속적으로 작동합니다. 그들은 시간당 수천 개의 셀을 처리하여 대규모 시간당 단위(UPH) 생산 속도를 쉽게 달성합니다. 비접촉식 핸들링으로 절단 단계에서 물리적 스트레스가 완전히 제거됩니다. 이 접근 방식은 기존의 기계적 처리 메커니즘에 비해 웨이퍼 파손 비율을 대폭 낮춥니다.

마지막으로 현대 셀 아키텍처의 요구 사항을 고려하십시오. 고효율 TOPCon, HJT 및 고급 PERC 설계는 초박형 실리콘 웨이퍼를 활용하여 더 많은 빛을 포착합니다. 이러한 취약한 기술이 제대로 작동하려면 절대적으로 깨끗한 가장자리 분리가 필요합니다. 기계 도구는 종종 즉시 부서집니다. 레이저 기술은 이러한 취약한 차세대 재료에 원활하게 적응하여 미래 지향적인 생산 라인을 보장합니다.

레이저 대 다이아몬드 와이어: 장단점 평가

생산 라인을 업그레이드하기 전에 여러 운영 요소를 신중하게 평가해야 합니다. 전통적인 와이어 톱을 현대 레이저 기술과 직접 비교해 보겠습니다. 기계적 절단은 항상 거칠고 미세하게 부서진 가장자리를 남깁니다. 이러한 거칠기는 필연적으로 적층 중에 향후 응력 균열을 초래합니다. 대조적으로, 레이저 절단은 수학적으로 정확하고 부드러운 프로파일을 제공합니다.

운영 비용(OpEx)은 두 가지 방법론에 따라 크게 다릅니다. 다이아몬드 와이어 시스템에는 지속적인 소모품 교체가 필요합니다. 새로운 연마 와이어, 절단 슬러리, 냉각액을 지속적으로 구입해야 합니다. 슬러리 관리는 또한 지저분한 환경 위험을 야기하며 값비싼 폐기 프로토콜이 필요합니다. 레이저 시스템에는 기본적으로 안정적인 전력과 최소한의 냉각 가스가 필요합니다. 정기적인 광학 유지 관리가 필요하지만 전체적인 일일 소모품 비용이 급격하게 떨어집니다.

더 넓은 생산 상황을 살펴보고 투자 회수 기간을 계산해야 합니다. 정교한 레이저 장비의 초기 자본 지출(CapEx)은 상당히 높습니다. 그러나 귀하는 이 투자를 신속하게 회수합니다. 기계 소모품을 제거하여 즉시 비용을 절감할 수 있습니다. 더 중요한 것은 막대한 수율 손실을 복구한다는 것입니다. 파손된 셀이 적어지면 일일 생산 수익이 높아집니다.

기술 비교 요약

레이저 태양전지 절단기의 주요 평가 기준

모든 광학 절단 시스템이 동일하게 작동하는 것은 아닙니다. 구매하기 전에 특정 기술 기준을 평가해야 합니다. 레이저 태양전지 절단기 . 먼저 핵심 레이저 소스 사양을 주의 깊게 검사하십시오. 나노초 레이저는 기존 PERC 셀에 매우 비용 효율적인 표준 성능을 제공합니다. 그러나 매우 민감한 HJT 세포에는 특수한 처리가 필요합니다. 이러한 고급 응용 분야에서는 피코초 또는 펨토초 '콜드 레이저'를 평가해야 합니다. 선불 비용이 더 많이 듭니다. 그러나 매우 짧은 펄스는 너무 빨리 이동하므로 열이 실리콘 격자로 전달될 수 없습니다. 이 제품은 사실상 HAZ가 전혀 발생하지 않아 섬세한 이종접합층을 치명적인 열 손상으로부터 보호합니다.

다음으로, 통합 머신 비전 시스템을 자세히 살펴보세요. 고해상도 CCD 카메라는 정밀 제조에 절대적으로 중요합니다. 절단이 시작되기 전에 즉각적인 패턴 인식을 제공하여 미세한 기준 마커를 스캔합니다. 이 지능형 비전 시스템은 레이저가 중요한 버스바를 완전히 피하도록 보장합니다. 또한 우발적인 절제로부터 활성 그리드 라인을 보호합니다. 정확한 광학 정렬은 심각한 전기 단락을 방지하고 모든 반전지 기능을 완벽하게 보장합니다.

마지막으로 기계의 자동화 및 소프트웨어 기능을 평가합니다. 장비는 기존 스마트 팩토리 환경에 원활하게 통합되어야 합니다. 자동 운반 차량(AGV)과의 손쉬운 소프트웨어 동기화를 찾으십시오. 기존 로봇 로딩 및 언로딩 암과의 하드웨어 호환성을 확인하십시오. 초고속 절단 기계가 심각한 업스트림 또는 다운스트림 처리 병목 현상을 일으킨다면 전혀 쓸모가 없습니다.

구현 현실 및 출시 위험

첨단 광학 장비를 배치하면 완전히 새로운 운영 현실이 도입됩니다. 설치를 시작하기 전에 제조 시설을 적절하게 준비해야 합니다. 환경 준비 작업을 무시하면 만성적인 장비 고장이 발생하는 경우가 많습니다.

배송을 받기 전에 다음과 같은 중요한 시설 요구 사항을 고려하십시오.

1. 클린룸 조건: 고출력 레이저는 엄격한 공기 중 미립자 제어를 요구합니다. 먼지는 포커싱 렌즈를 쉽게 오염시켜 빔 품질을 저하시키고 절단력을 감소시킵니다.

2. 안정적인 전원 공급 장치: 절연된 전용 전력선이 필요합니다. 갑작스러운 전압 스파이크는 민감한 레이저 다이오드와 광학 센서를 영구적으로 손상시킵니다.

3. 전용 열 관리: 산업용 액체 냉각기는 필수입니다. 연중무휴 연속 작동 중에 정확한 레이저 다이오드 온도를 유지하여 열 드리프트를 방지합니다.

구현 중에도 안전 규정 준수는 여전히 중요합니다. 산란된 방사선으로부터 작업자를 보호하려면 절단 영역 주변에 견고한 클래스 4 레이저 안전 인클로저를 설치해야 합니다. 적절한 연기 추출 시스템이 절대적으로 필요합니다. 공장 공기에서 독성 제거 부산물을 신속하게 제거합니다. 항상 CE 또는 OSHA와 같은 지역 제조 안전 표준을 엄격하게 준수하도록 설정하세요.

엔지니어링 팀의 학습 곡선이 가파른 것으로 예상됩니다. 처음에는 계획된 가동 중지 시간이 발생합니다. 기술자는 정확한 빔 프로파일링과 초점 거리 보정을 위해 상당한 시간이 필요합니다. 운영자 교육 요구 사항을 과소평가하지 마십시오. 라인 운영자의 기술을 빠르게 향상시켜야 합니다. 물리적인 기계적 장력을 관리하는 것에서 복잡한 광학 매개변수를 효과적으로 조정하는 것으로 전환해야 합니다.

결론

분리 방법론을 업그레이드하는 것은 더 이상 사치가 아닙니다. 비접촉식 광학 기술을 채택하는 것은 고급 하프컷 또는 슁글드 아키텍처를 생산하는 Tier 1 모듈 제조업체에게 여전히 필수입니다. 기계적 스트레스를 제거하면 실리콘을 보호하고 수율을 높이며 장기 보증을 보호할 수 있습니다.

초기 자본 지출을 정당화하려면 현재 수율 손실을 즉시 감사하는 것이 좋습니다. 기계적 모서리 결함과 미세 균열로 인해 매일 손실되는 수익이 얼마나 되는지 정확히 계산해 보세요. 실제 열 성능을 검증하려면 정확한 셀 재료를 사용하여 장비 공급업체에 물리적 샘플 테스트 컷을 요청하십시오.

공급업체 RFQ를 시작하기 전에 엄격한 UPH(시간당 단위) 목표와 정확한 셀 아키텍처 사양을 명확하게 설명하십시오. 광학 분리를 향해 과감하게 나아가면 제조 마진이 확보되고 생산 라인의 경쟁력이 유지됩니다.

FAQ

Q: 레이저 스크라이빙 기계의 레이저 소스의 일반적인 수명은 얼마나 됩니까?

답변: 산업용 고체 또는 광섬유 레이저 소스는 일반적으로 작동 시간이 20,000~100,000시간 정도 지속됩니다. 정확한 수명은 특정 레이저 기술과 시설의 운영 환경에 따라 크게 달라집니다. 엄격한 클린룸 조건을 유지하고 고품질 산업용 냉각기를 활용하면 다이오드 수명이 크게 연장됩니다.

Q: 레이저 태양전지 절단기로 초박형 HJT 셀을 뒤틀림 없이 가공할 수 있나요?

A: 네, 완벽하게 처리할 수 있습니다. 장비는 초단 펄스 레이저, 특히 피코초 또는 펨토초 '콜드 레이저'를 활용해야 합니다. 이러한 특수 빔은 매우 빠르게 이동하여 열 영향을 받는 영역을 최소화합니다. 이는 열 변형을 방지하고 분리 중에 민감한 이종 접합 층을 완벽하게 보호합니다.

Q: 레이저 절단은 태양광 모듈의 최종 전력 출력에 어떤 영향을 줍니까?

A: 레이저 절단은 미세 균열이 전혀 없는 매우 깨끗한 가장자리를 제공합니다. 이는 실리콘 웨이퍼의 기계적 무결성을 보존합니다. 이는 시간이 지남에 따라 원치 않는 전기 저항 증가를 방지하여 모듈이 25년 이상의 수명 동안 정격 전력 출력을 일관되게 충족하도록 보장합니다.
