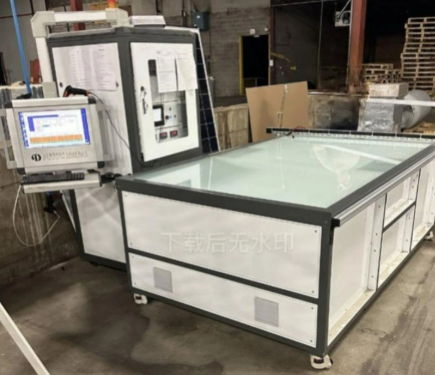

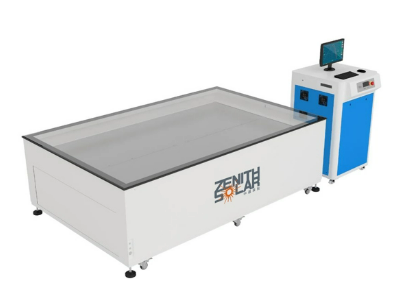

Produção de qualidade com a máquina laminadora de painel solar

O processo de laminação atua como o gargalo absoluto na fabricação fotovoltaica moderna. Ele representa o ponto exato que determina a durabilidade do módulo, a resistência às intempéries e as taxas de rendimento final. Se o encapsulamento falhar durante esta fase, todo o módulo falhará inevitavelmente no campo. Diretores de produção e engenheiros de processo enfrentam uma tensão primária constante no chão de fábrica. Eles devem equilibrar efetivamente os tempos de ciclo de alto rendimento com a necessidade crítica de encapsulamento sem defeito. A reticulação perfeita de EVA ou POE permanece inegociável para um rigoroso controle de qualidade. Portanto, você deve avaliar criticamente qualquer Laminador de painel solar com base em sua engenharia central. Concentre-se fortemente no controle térmico e na precisão do vácuo, em vez de especificações superficiais. Ao analisar profundamente essas métricas funcionais específicas, as fábricas protegem seus pipelines de produção e garantem o desempenho operacional a longo prazo. Fazer a escolha certa do equipamento garante diretamente sua produção.

Principais conclusões

• A laminação determina diretamente a mitigação da Degradação Potencial Induzida (PID) e microfissuras; equipamentos de precisão são um investimento para proteção de rendimento.

• A escolha entre sistemas de aquecimento a óleo térmico e elétrico determina a uniformidade da temperatura da sua fábrica (alvo de ±1°C a ±2°C) e os custos indiretos de consumo de energia.

• A avaliação de um laminador solar requer a análise da eficiência da bomba de vácuo para evitar microvazios durante o processo de encapsulamento.

A ligação direta entre equipamentos de laminação e viabilidade do módulo

A laminação abaixo do padrão causa diretamente falhas prematuras em campo. Quando o encapsulamento falha, os elementos climáticos atacam implacavelmente as células internas. Módulos mal laminados degradam-se rapidamente sob estresse ambiental típico. Essas falhas de fabricação subjacentes se manifestam como defeitos catastróficos em painéis solares implantados. Geralmente observamos vários modos de falha críticos originados do estágio de laminação:

• Delaminação severa ocorrendo entre as camadas externas de vidro e internas de polímero.

• Entrada de umidade penetrando nas bordas do módulo e corroendo os barramentos internos.

• Resistência de isolamento comprometida, levando a fugas de corrente altamente perigosas.

• Degradação Potencial Induzida Acelerada (PID) espalhando-se por toda a sequência do painel.

A equação de rendimento exige sua máxima atenção. O equipamento atua como um guardião estrito de toda a sua linha de produção. Um aumento de apenas 1% nas taxas de rejeição nesta fase impacta desproporcionalmente a lucratividade geral da produção. Os custos anteriores de montagem de células já estão completamente afundados neste ponto. Você não pode retrabalhar um módulo mal laminado. As matérias-primas tornam-se sucata permanente. Garantir um processo de encapsulamento confiável protege seus investimentos em fabricação upstream.

Equipamentos modernos devem lidar com diversos materiais sem problemas. A indústria continua migrando para arquiteturas de módulos variados. Vidro-vidro, vidro-folha traseira e módulos flexíveis exigem parâmetros de manuseio altamente variados. Encapsulantes avançados como EVA, POE e PVB exigem perfis térmicos distintos. A máquina escolhida deve processar esses diferentes materiais sem exigir grandes retrofits mecânicos. A flexibilidade garante que sua fábrica possa se adaptar rapidamente às novas demandas do mercado.

Avaliando tecnologias de aquecimento de laminador de painel solar

A tecnologia de aquecimento determina fundamentalmente a qualidade do painel. Os fabricantes escolhem principalmente entre duas arquiteturas de aquecimento distintas. Cada sistema apresenta vantagens operacionais e realidades de manutenção específicas. Você deve alinhar essas características técnicas com as capacidades de sua instalação.

Os sistemas de aquecimento de óleo térmico utilizam transferência de calor à base de fluido em toda a placa. Uma unidade de caldeira dedicada aquece óleo sintético especializado. Bombas poderosas circulam esse fluido através de canais internos complexos. Eles proporcionam excepcional estabilidade de temperatura e uniformidade em grandes áreas de superfície. Esses sistemas permanecem ideais para linhas de produção contínuas e de alto volume. No entanto, acarretam riscos operacionais específicos. O óleo térmico requer inicialmente tempos de aquecimento mais lentos. As instalações devem realizar cronogramas de manutenção meticulosos para evitar vazamentos de fluidos perigosos.

Os sistemas de aquecimento elétrico colocam elementos elétricos diretos dentro da estrutura da placa. Esta arquitetura elimina caldeiras externas e bombas de fluidos. Você obtém ajustes rápidos de temperatura por meio de controle elétrico direto. Eles oferecem uma operação muito mais limpa em geral. As fábricas economizam espaço valioso devido à menor área ocupada pelas instalações. O risco primário envolve potenciais pontos quentes localizados. Se a lógica do controlador ou o espaçamento dos elementos estiver abaixo da média, o aquecimento desigual arruinará a reticulação do polímero.

Dimensões Críticas de Avaliação: Características dos Resultados de Produção

A variação da temperatura da placa deve permanecer estritamente dentro de ±1,5°C durante todo o ciclo. Esta precisão garante um conteúdo de gel uniforme em toda a superfície do módulo. Quando a temperatura flutua, a reticulação do polímero torna-se altamente inconsistente. Áreas fracamente ligadas eventualmente se separam sob ciclagem térmica no campo. O aquecimento uniforme garante que o encapsulante atinja sua fase de fusão exata simultaneamente.

A precisão do vácuo influencia fortemente a eliminação de vazios. Avaliar a taxa de evacuação é absolutamente crítico. Um sistema de vácuo robusto de vários estágios permanece totalmente inegociável. Ele remove o ar preso antes que ocorra qualquer fusão do polímero. Isto evita a formação de bolhas microscópicas perto dos barramentos. Essas bolhas causam pontos críticos localizados posteriormente. Uma sequência típica de vácuo de alto desempenho segue estas etapas específicas:

1. Vedação imediata da câmara e evacuação atmosférica inicial.

2. Ativação rápida da bomba de rugosidade para remover o ar do módulo.

3. Fase de retenção de alto vácuo para extrair microbolhas presas da matriz celular.

4. Transição controlada de fusão do polímero ocorrendo estritamente sob pressão negativa sustentada.

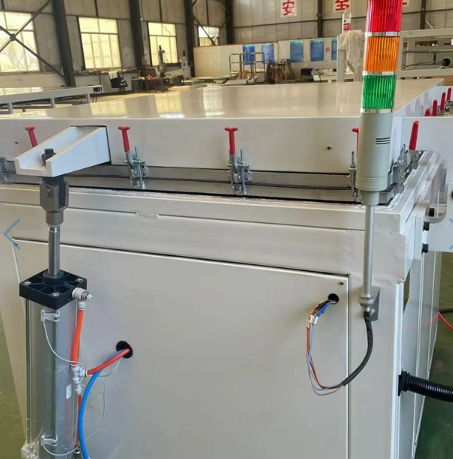

A aplicação de pressão requer mecanismos sofisticados de pinos e diafragmas. Wafers ultrafinos quebram facilmente sob estresse mecânico repentino. O estágio de pressão controlada evita completamente a mudança perigosa da célula. Evita microfissuras e pinçamento de bordas em aplicações modernas de wafer. Os pinos da câmara inferior seguram o vidro com segurança acima da placa aquecida. Eles abaixam o módulo gradualmente à medida que o vácuo se estabiliza. O diafragma superior aplica então uma força descendente uniformemente.

A integração da prensa de resfriamento resolve grandes desafios de produtividade. As linhas de alto rendimento requerem estritamente um estágio de resfriamento dedicado. Os módulos devem fazer a transição com segurança abaixo da temperatura de transição vítrea do encapsulante. Este resfriamento rápido deve acontecer antes que os braços automatizados manuseiem os painéis. Mover um painel quente freqüentemente causa deslocamento interno da célula ou empenamento do vidro. Uma prensa de resfriamento dedicada fixa firmemente a estrutura do polímero no lugar.

Realidades de implementação e riscos de manutenção

Os fornecedores muitas vezes minimizam os requisitos de ocupação das instalações no mundo real. Você deve levar em conta cargas de energia substanciais e grandes consumos de serviços públicos. Os compressores de ar devem fornecer uma pressão perfeitamente seca e consistente. Os sistemas de gerenciamento de exaustão devem liberar com segurança a liberação de gases químicos do chão de fábrica. O planejamento adequado das instalações garante a integração perfeita do seu equipamento. Subestimar as necessidades dos serviços públicos causa graves atrasos na instalação.

Reconheça o diafragma de silicone como seu consumível de maior desgaste. O calor intenso e o alongamento mecânico degradam a borracha de forma constante. Os produtos químicos que liberam gases também atacam a superfície do silicone com o tempo. Avalie máquinas concorrentes com base na facilidade de substituição do diafragma. Meça quantas horas de inatividade uma troca completa requer. Verifique o ciclo de vida típico esperado sob suas cargas operacionais específicas. Substituições frequentes destroem os cronogramas de produção.

Os sistemas de controle do operador exigem arquiteturas abertas e robustas. Uma interface homem-máquina (HMI) intuitiva combinada com um PLC industrial garante operações suaves. O gerenciamento de receitas é de suma importância para engenheiros de processo. A arquitetura de software aberta permite que as equipes ajustem as configurações livremente. Eles podem ajustar rampas de temperatura precisas e tempos de manutenção de vácuo. Esta flexibilidade revela-se vital ao introduzir designs de módulos inteiramente novos.

Lógica de seleção e estrutura de avaliação de fornecedores

Nunca aprove equipamentos sem rigorosos testes de aceitação de fábrica (FAT). Você deve exigir prova definitiva de uniformidade de temperatura. Exige dados de mapeamento térmico multiponto em toda a superfície da placa. Verifique todos os tempos de ciclo especificados sob cargas completas de produção. Uma máquina que se comporta bem vazia muitas vezes apresenta dificuldades quando totalmente carregada. O FAT protege seu investimento de capital contra hardware de baixo desempenho.

Avalie a escalabilidade geral e a modularidade física. Pode o A transição do Solar Laminator de uma configuração de deck único para uma configuração de vários decks posteriormente? Os requisitos de capacidade das instalações aumentarão inevitavelmente com o tempo. Seu equipamento deve ser dimensionado verticalmente ao lado deles. Adicionar plataformas de aquecimento verticalmente economiza espaço precioso na fábrica. Os sistemas modulares evitam que você compre máquinas básicas totalmente novas durante as fases de expansão.

Avalie a presença de serviço regional do fornecedor e a disponibilidade de peças. Caso contrário, uma máquina de alto desempenho torna-se um enorme passivo. Esperar três semanas por um sensor proprietário prejudica totalmente a produção da fábrica. Você precisa de acordos de nível de serviço (SLAs) garantidos que determinem os tempos de resposta. Certifique-se de que o fornecedor armazene peças sobressalentes críticas localmente. O suporte confiável mantém sua linha de produção funcionando sem interrupções desastrosas.

Conclusão

A seleção de equipamentos de laminação de precisão atua como um investimento direto na longevidade do produto. Ele estabelece firmemente a reputação de qualidade da sua marca. Uma máquina abaixo do padrão compromete todo o seu rendimento posterior. Proteja seu pipeline de produção priorizando uniformidade térmica, controle de vácuo e projeto mecânico robusto em vez de métricas superficiais.

Aconselhamos mapear cuidadosamente o seu roteiro de materiais específicos. A transição para células HJT ou TOPCon requer perfis térmicos e de pressão precisos. Compare esses requisitos futuros com as capacidades atuais das máquinas selecionadas. Exija testes abrangentes de aceitação de fábrica antes de finalizar qualquer implantação. Certifique-se de que suas equipes de manutenção entendam antecipadamente a realidade das utilidades e dos consumíveis.

Perguntas frequentes

P: Qual é o tempo de ciclo padrão para um laminador de painel solar moderno?

R: Os tempos de ciclo normalmente variam de 12 a 18 minutos. Isto depende muito do material encapsulante escolhido. O EVA geralmente cura mais rápido que o POE. O prazo também varia dependendo se a máquina usa um processo de cura de etapa única ou de etapa dupla.

P: Como um laminador solar evita microfissuras nas células?

R: Evita rachaduras através da liberação escalonada e altamente controlada da câmara de vácuo superior. Este mecanismo especializado permite que o pesado diafragma de silicone aplique pressão gradualmente. A força descendente se espalha perfeitamente e uniformemente pela frágil matriz do módulo.

P: Qual é a diferença entre laminadores de deck único e de deck múltiplo?

R: Os modelos de deck único permanecem padrão para volumes moderados ou produção especializada. Os modelos multi-deck empilham várias câmaras de aquecimento verticalmente. Essa arquitetura vertical multiplica significativamente seu rendimento total, ao mesmo tempo que ocupa exatamente a mesma área ocupada no chão de fábrica.

P: Com que frequência o diafragma de silicone precisa ser substituído?

R: A vida útil depende inteiramente do rendimento diário e da liberação de gases do encapsulante químico. Normalmente varia entre 3.000 a 5.000 ciclos operacionais. A utilização de EVA ou POE de alta qualidade limita o acúmulo de resíduos químicos, prolongando efetivamente a vida útil dos consumíveis.
