Maailmas Päikesepaneelide valmistamisel sõltub iga fotogalvaanilise (PV) mooduli kvaliteet ja vastupidavus suuresti tootmisel kasutatud seadmete täpsusest. Kriitiliste masinate hulgas on päikeselaminaatoril võtmeroll selle kindlaksmääramisel, kas päikesepaneel talub aastakümneid välistingimustes kasutamist, säilitades samal ajal suure energiatoodangu. Päikeselaminaatori jõudluse kaks kõige olulisemat aspekti on vaakumi juhtimine ja kuumutamise täpsus. Need kaks tegurit võivad tunduda tehnilised, kuid need mõjutavad otseselt iga valmis päikesemooduli tugevust, välimust ja elektrilist jõudlust. See artikkel uurib, miks vaakumi ja temperatuuri juhtimine on nii oluline ning kuidas nende tegurite valdamine toob kaasa paremad päikesepaneelid ja tõhusamad tootmisprotsessid.
Päikeselaminaatori eesmärk

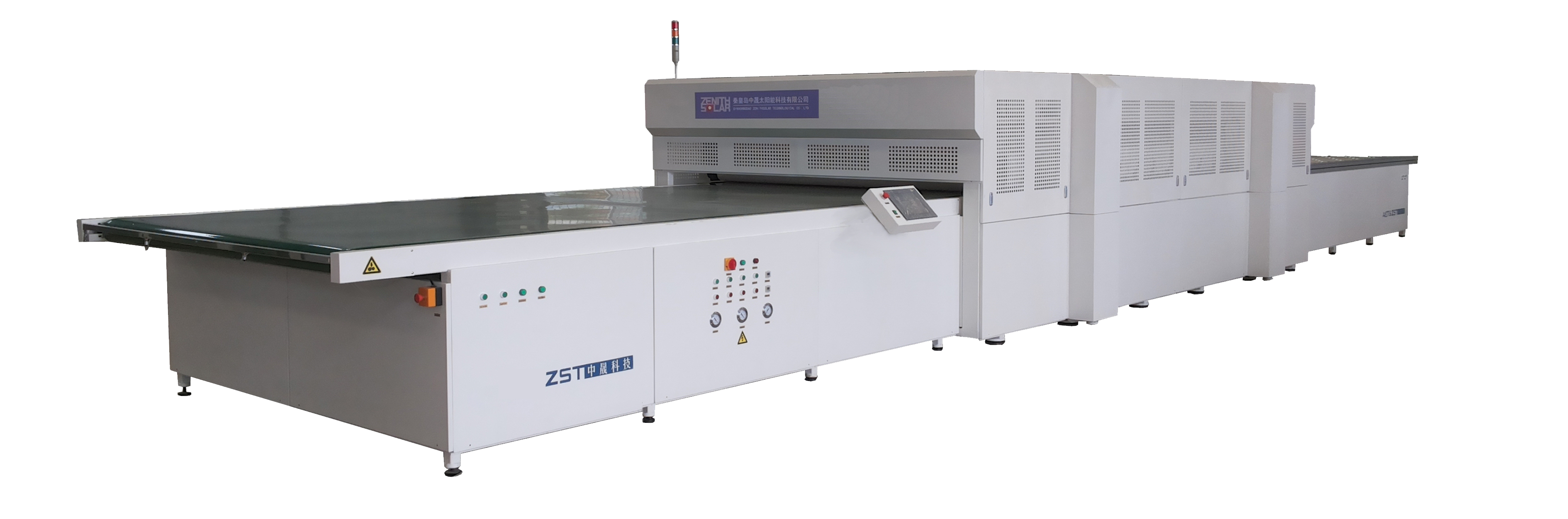

A päikeselaminaator on spetsiaalne masin, mida kasutatakse päikesepatareide kapseldamiseks kaitsekihtidesse, tavaliselt EVA (etüleen-vinüülatsetaat), tagakihi ja klaasist esikihi sisse. See lamineerimisprotsess ühendab need komponendid üheks ilmastikukindlaks üksuseks, mis võib päikesevalguse, kuumuse, tuule ja niiskuse käes kesta 25 aastat või kauem. Lamineerimisprotsess hõlmab moodulikihtide asetamist vaakumkambrisse ja nii kuumuse kui ka rõhu rakendamist. Need tingimused panevad EVA sulama ja seovad kihid omavahel, kõrvaldades kõik õhumullid või niiskustaskud, mis võivad jõudlust kahjustada.
Kuigi see võib tunduda lihtsa kuumutamise ja tihendamise ülesandena, on päikeselamineerimise protsess delikaatne. Väike kõrvalekalle vaakumrõhus või kuumutustemperatuuris võib põhjustada kihistumise, rakkude liikumise, kollaseks muutumise või niiskuse sissepääsu, mis vähendab drastiliselt mooduli tõhusust ja eluiga. Seetõttu toetuvad päikeseenergia tootjad suuresti seadmetele, mis suudavad pakkuda väga täpseid ja korratavaid lamineerimistsükleid.
Vaakumi mõistmine lamineerimisprotsessis
Vaakumrõhk vastutab õhu eemaldamise eest mooduli kihtide vahel enne kuumutamist ja selle ajal. Kui õhk jääb paneeli sisse, võib see tekitada mullid, mõjutada optilist selgust või põhjustada niiskuse tõttu aja jooksul korrosiooni. Vaakum tagab ka ühtlase rõhu avaldamise kogu mooduli pinnale, mis on oluline, et tagada päikesepatarei kõigi osade õige ühendus.
Lamineerimisprotsessi käigus asetatakse päikesemoodul laminaatori vaakumkambrisse. Vaakumpump eemaldab õhu, et luua madala rõhuga keskkond, võimaldades EVA-l sulada ja ühtlaselt päikesepatareide ümber voolata. Ilma tugeva ja ühtlase vaakumita ei pruugi EVA ühtlaselt kinnituda ja õhutaskud võivad jääda sisse.
Kaasaegsetes laminaatorites peab vaakumsüsteem suutma saavutada soovitud rõhu kindla aja jooksul – tavaliselt vaid mõne minuti jooksul. Kui see võtab liiga kaua aega, võib EVA hakata kõvenema enne õige vaakumi saavutamist, lukustades defektid. Seetõttu on vaakumrõhu kiirus ja stabiilsus kriitilise tähtsusega. Tipptasemel päikeselaminaatorid on varustatud täiustatud andurite ja tagasisidesüsteemidega, et jälgida pidevalt vaakumi taset ja teha reaalajas muudatusi.
Miks on kütte täpsus ülioluline?
Kuumutamine on lamineerimisprotsessi teine oluline komponent. EVA kapseldamist tuleb kuumutada täpse temperatuurini (tavaliselt vahemikus 140 °C kuni 160 °C), et see korralikult sulaks, voolaks ja kõveneks. Kui temperatuur on liiga madal, ei sula EVA täielikult ega kleepu, mis põhjustab halva nakkumise ja võimaliku mooduli rikke. Kui see on liiga kõrge, võib EVA laguneda või kõrbeda, mille tulemuseks on värvimuutus, ebaühtlane tekstuur või isegi päikesepatareide kahjustus.
Päikeselaminaator peab kandma seda soojust ühtlaselt kogu mooduli pinnale. Kuna moodulid võivad olla kuni 2 meetri pikkused, on kütte ühtlus väljakutseks. Kõik kuumad või külmad kohad võivad põhjustada kihtide vahel ebaühtlast sidumist või pinget. Täiustatud laminaatorid kasutavad mitmetsoonilisi kütteplaate, millel on sisseehitatud andurid, mis reguleerivad võimsust iga tsooni jaoks iseseisvalt. See tagab, et iga mooduli osa kogeb sama temperatuuri, mis on järjepideva sidumise ja kõvenemise jaoks oluline.
Samuti peab küttefaas järgima ranget ajastusprotokolli. Liiga kiire kuumutamine võib põhjustada termošoki või päikesepatareide liikumist, samas kui liiga aeglane kuumutamine võib tootmist edasi lükata või EVA ülekuumenemist. Küttekõvera ajastus ja tõusukiirus on sama olulised kui tipptemperatuur ise.
Kombineeritud juhtimissüsteemide roll
Parimate tulemuste saavutamiseks peavad päikeselaminaatorid ühendama vaakumi ja kütte juhtimise üheks hästi koordineeritud süsteemiks. See integratsioon tagab, et vaakumfaas algab ja lõpeb õigel hetkel, sünkroonis temperatuurimuutustega. Kui vaakum algab liiga hilja, võivad õhumullid alles jääda. Kui see lõpeb liiga vara, võivad kinni jäänud gaasid EVA kõvenemisel laieneda, tekitades tühimikuid. Sarnaselt võib õhu soojuspaisumine kahjustada sidumist, kui soojust rakendatakse enne täisvaakumi saavutamist.
Kaasaegsed laminaatorid toetuvad PLC-dele (programmeeritavad loogikakontrollerid) ja HMI-süsteemidele (inimese-masina liides), mis automatiseerivad ja sünkroonivad neid samme. Operaatorid saavad programmeerida spetsiifilisi lamineerimistsükleid, mis põhinevad mooduli suurusel, kapseldaja tüübil ja soovitud kõvenemisprofiilil. Need retseptid tagavad, et iga moodulit käsitletakse samamoodi, vähendades varieeruvust ja suurendades saagikust.
Mõned laminaatorid kasutavad ka reaalajas termopildistamist või sisseehitatud andureid, et jälgida tegelikku temperatuuri EVA sees, mitte ainult küttekeha pinnal. See täiendav tagasisideahel võimaldab paremat täpsust ja mis tahes kõrvalekalde kiiremat korrigeerimist, tagades optimaalsed tingimused kogu tsükli vältel.
Mõju paneeli vastupidavusele ja jõudlusele
Kui vaakum ja kuumutamise täpsus on hästi juhitud, on lõplik PV-moodul tugev, selge ja kauakestev. Õige kapseldamine kaitseb õrnu päikesepatareisid niiskuse, UV-kiirte ja mehaaniliste löökide eest. Samuti hoiab see rakud elektriliselt isoleerituna, vältides korrosiooni või lühiseid. Tulemuseks on moodul, mis töötab oma nimivõimsusel rohkem kui kaks aastakümmet minimaalse lagunemisega.
Halb vaakum või küte seevastu võib põhjustada mitmeid nähtavaid ja varjatud defekte. EVA kollasus, delaminatsioon, õhumullid ja kõverdumine on mõned levinumad probleemid. Aja jooksul vähendavad need vead valguse läbilaskvust ja võivad reaalsetes tingimustes, nagu vihm, tuul või äärmuslikud temperatuurid, põhjustada rikke.
Kaubanduslike päikeseenergiafarmide puhul võib vähesest lamineerimisest tulenev efektiivsuse vähenemine protsentuaalselt aja jooksul kaasa tuua märkimisväärse tulukaotuse. Seetõttu pole kvaliteetne lamineerimine pelgalt tootmise nõue – see on investeering toote töökindlusse ja klientide rahulolusse.
Õige laminaatori valimine
Arvestades vaakumi ja kütte reguleerimise tähtsust, peaksid tootjad enne investeerimist päikeselaminaatoreid hoolikalt hindama. Otsige masinaid, millel on mitmetsoonilised kütteplaadid, kiired vaakumsüsteemid ja tõestatud termiline stabiilsus. Küsige automatiseerimisfunktsioonide, andurite täpsuse ja protsessi kohandamise toe kohta. Hea laminaator peaks suutma kohaneda erinevate paneelide suuruste ja kapseldamismaterjalidega, säilitades samal ajal suure läbilaskevõime.
Samuti võtke arvesse tarkvara toe, varuosade kättesaadavuse ja operaatorite koolituse pikaajalist väärtust. Lamineerimisetapp on kriitiline ja siinne viga võib muidu täiusliku mooduli rikkuda. Partnerlus usaldusväärse seadmete pakkujaga tagab, et saate nii riistvara kui ka juhiseid parimate tavade kohta.
Järeldus
Päikesepaneelide tootmisel on laminaator enamat kui lihtsalt tihendusmasin – see on täppistööriist, mis määrab iga mooduli konstruktsiooni terviklikkuse ja jõudluse. Vaakumrõhu ja kütte juhtimise täpsus on see, mis eraldab kvaliteetse päikesepaneeli rikkeohtlikust paneelist. Nende parameetrite valdamine on päikesemoodulite järjepideva, skaleeritava ja kulutõhusa tootmise jaoks hädavajalik.
Iga tootja jaoks, kes soovib parandada oma fotogalvaaniliste toodete töökindlust ja võimsust, on oluline investeerida täiustatud vaakum- ja küttefunktsioonidega laminaatorisse. Kui nõudlus puhta energia järele kasvab, kasvab ka vajadus suure jõudlusega päikesepaneelide järele – ja see algab tänapäevase lamineerimistehnoloogia pakutavast täpsusest.
