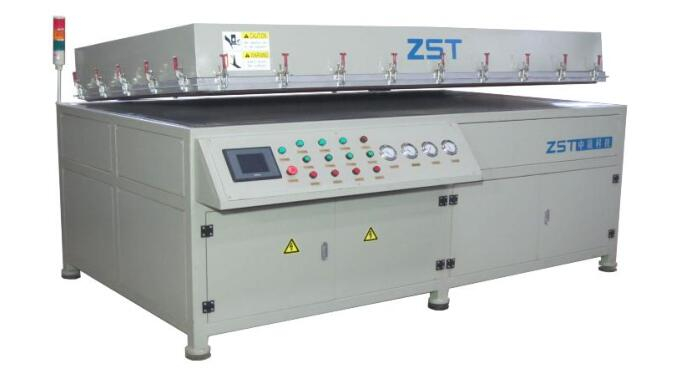

دستورالعمل های نصب لمینتای نیمه اتوماتیک
توالی نصب و مراحل
1. بررسی کنید که آیا تجهیزات دارای برآمدگی و نشت روغن پس از اتمام تخلیه است.
2. تجهیزات در یک زمان در محل کار است (لیفتراک 5 ~ 5T توصیه می شود) و تجهیزات با پای پیاده اجرا می شوند.
3. نگهبان تجهیزات را بردارید.
4. بررسی کنید که آیا اجزای الکتریکی مربوطه سست هستند ، و اطمینان حاصل کنید که اجزای الکتریکی از نظر الکتریکی شوکه شده اند.
5. براکت صفحه لمسی را نصب کرده و کابل مربوط به صفحه لمسی را وصل کنید.
6. منبع گاز کل را وصل کنید و منبع گاز باید خشک شود ، قطر نای D12mm.
7. فشار خروجی منبع تغذیه دستگاه را در حدود 0.6MPa تنظیم کرده و شیر اسلاید دستی را برای تهویه تنظیم کنید.
8. منبع تغذیه اصلی را به درستی وصل کنید و توالی فاز منبع تغذیه و ولتاژ فاز به فاز AC380V را بررسی کنید.
9. دکمه روغن پمپ یا پمپ خلاء ، بررسی کنید که جهت چرخش موتور باید در جهت عقربه های ساعت باشد ، در غیر این صورت باید دنباله فاز برق را تغییر دهید.
10. پس از باز کردن دستی ، تجهیزات را به صورت افقی بر اساس تنظیم کنید. سطح صفحه داغ (چرخش پا به سطح).
11. اطمینان حاصل کنید که نوار و ورق آسیب دیده است.
12. برای اطمینان از پوشش سوئیچ صاف ، پوشش را به صورت دستی باز و بسته کنید.
13. قدرت برای آزمون دستی.
14. دستگاه تست پیوند.

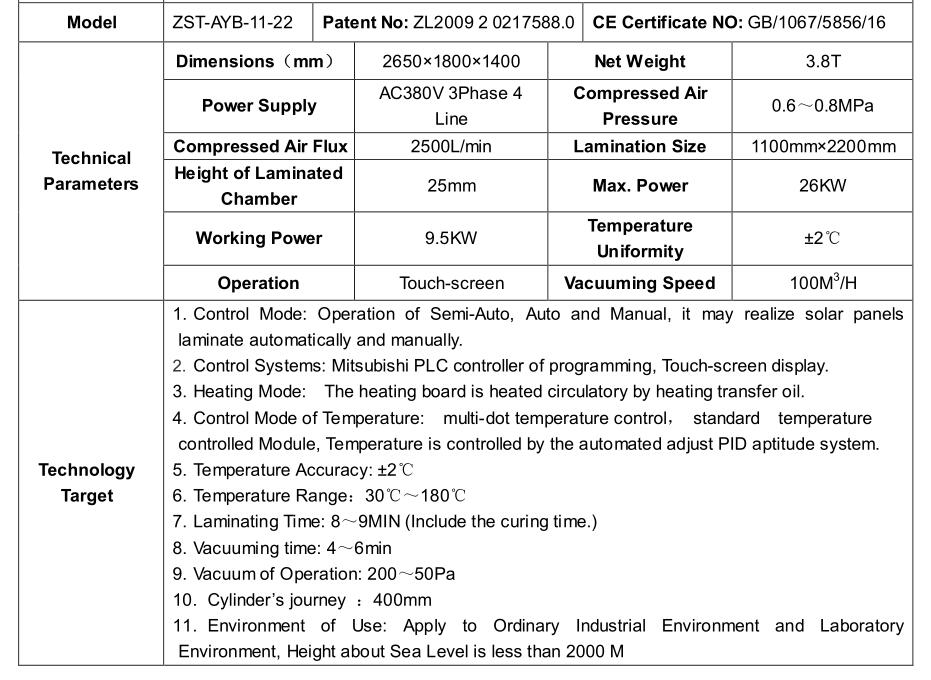

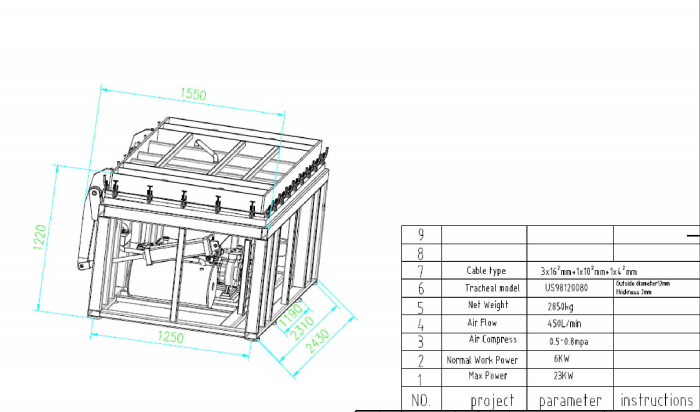

پارامترهای نصب
دستورالعمل نگهداری تجهیزات
نگهداری روتین
1. بررسی کنید و اطمینان حاصل کنید که سطح روغن پمپ خلاء در محدوده مشخص شده است ، سطح روغن تا حد امکان بالا است ، از روغن مدل توصیه شده توسط سازنده پمپ خلاء استفاده کنید (پمپ خلاء ویژه روغن VM100).
2. گرد و غبار انباشته شده در صفحه گرمایش و نوار سیلیکون را روزانه بررسی کنید تا به موقع خاک را تمیز کنید. وقتی خنک شد ، آن را با یک پارچه پنبه پاک کنید.
در هر زمان ، مشاهده کنید که آیا نوار لاستیکی در فشار لمینیت دستگاه لمینیت نشانه هایی از سقوط را نشان می دهد. در صورت وجود هرگونه نشانه ای از سقوط
یافت ، باید به موقع ترمیم یا جایگزین شود. در غیر این صورت ، شکستن مهره و ایجاد نشت هوا آسان است.
4. آب ذخیره شده در جداکننده آب را در هر زمان تخلیه کنید. اگر روغن پمپ خلاء داخل جداکننده روغن آب مکیده شود ، باید به موقع تمیز و جایگزین شود.
5. صفحه لاستیکی را برای آسیب دیدگی بررسی کنید و به موقع آن را تعویض کنید.
6. تمام اتصالات خلاء و اتصالات سریع را برای شل شدن و سفت شدن به موقع بررسی کنید.
7. با توجه به باز شدن مکرر و ساییدگی آسان لوله خلاء Butterflyvalve ، توصیه می شود روغن پمپ خلاء را یک بار در هر 1000 چرخه ، هر بار 3-5 میلی لیتر تزریق کنید تا از وضعیت طبیعی کار اطمینان حاصل کنید.
8. مقدار فشار روغن انتقال حرارت (0.25 mpa 0.15) را بررسی کنید. اگر فشار خیلی کم است ، دستگاه را برای از بین بردن گسل متوقف کنید.
9. اگر میزان پمپاژ آهسته یا نشت وجود دارد (خلاء 100S به 100PA می رسد) خلاء پمپ خلا را بررسی کنید.
10. عملکرد سیلندر را بررسی کرده و آن را در قسمت های پوشیدنی مانند شافت اتصال روغن کاری کنید.
نگهداری هفتگی
1. بررسی کنید که آیا دریچه برآمدگی خلاء ، دریچه تورم و دریچه اگزوز غیر طبیعی است و به موقع هسته شیر را تمیز کنید.
2. روغن پمپ خلاء باید یک بار به مدت 300-500 ساعت تعویض شود
3. عملکرد هر شیر پنوماتیک را بررسی کنید و سوئیچ کنید
4. استفاده از خطوط نای و خلاء را بررسی کنید
5. استفاده از قطعات الکتریکی را بررسی کرده و اتصال اجزای الکتریکی را ببندید
نگهداری ماهانه
1. پمپ خلاء باید بعد از 4 ماه کار کاملاً تمیز شود و با بنزین تمیز شود.
2. استفاده از صفحه گرمایش ، مقاومت پلاتین مخزن سوخت و به صورت دوره ای کالیبراسیون را بررسی کنید
3. لمینت را بعد از بیش از 2500 بار جایگزین کنید.
4. پمپ خلاء باید 2000 ساعت با فیلتر اگزوز و فیلتر روغن جایگزین شود.
5. یک بار در ماه فیلتر ورودی خط خلا را تمیز کنید.
