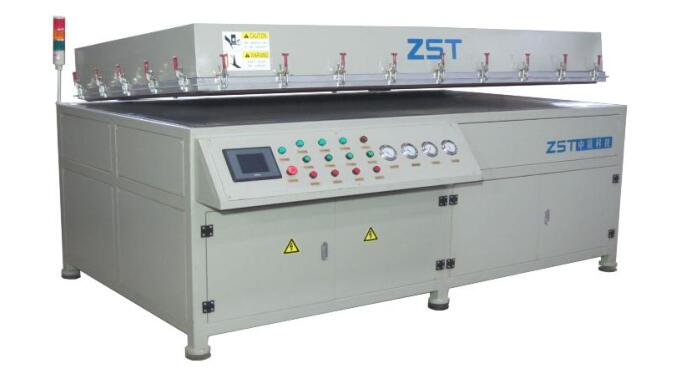

Félautomata laminálógép beszerelési útmutatója
A telepítés sorrendje és lépései
1. A kirakodás befejezése után ellenőrizze, hogy a berendezésen vannak-e ütések és olajszivárgás.
2. A berendezés egyszerre van a helyén (4 ~ 5 tonnás targonca ajánlott), és a felszerelés a lábánál van elhelyezve.
3. Távolítsa el a berendezés védőburkolatát.
4. Ellenőrizze, hogy a megfelelő elektromos alkatrészek meglazultak-e, és győződjön meg arról, hogy az elektromos alkatrészek áramütést szenvedtek.
5. Szerelje fel az érintőképernyő keretét, és csatlakoztassa az érintőképernyőhöz kapcsolódó kábelt.
6. Csatlakoztassa a teljes gázforrást, és a gázforrást meg kell szárítani, légcső átmérője D12 mm.
7. Állítsa be a készülék levegőellátásának kimeneti nyomását körülbelül 0,6 mpa-ra, és állítsa be a kézi tolószelepet, hogy szellőztessen.
8. Csatlakoztassa megfelelően a fő tápegységet, és ellenőrizze a tápegység fázissorrendjét és az AC380V fázis-fázisfeszültséget.
9. Mozgassa az olajszivattyút vagy a vákuumszivattyú gombot, ellenőrizze, hogy a motor forgásiránya az óramutató járásával megegyező irányban kell-e lennie, ellenkező esetben meg kell változtatnia a teljesítmény fázissorrendjét.
10. A fedél kézi felnyitása után állítsa be a berendezést vízszintesen az alapján. a főzőlap felülete (a láb vízszintbe állítása).
11. Győződjön meg arról, hogy a szalag és a lap nem sérült.
12. Manuálisan nyissa ki és csukja be a fedelet a sima kapcsolófedél érdekében.
13. Kapcsolja be a kézi teszthez.
14. Kapcsolásvizsgáló gép.
Telepítési paraméterek
A berendezés karbantartási utasításai
Szokásos karbantartás
1. Ellenőrizze és győződjön meg arról, hogy a vákuumszivattyú olajszintje a megadott tartományon belül van, az olajszint a lehető legmagasabb, használja a vákuumszivattyú gyártója által ajánlott modellolajat (vákuumszivattyú speciális olaj VM100) .
2. Naponta ellenőrizze a fűtőlapon és a szilikoncsíkon felgyülemlett port, hogy időben megtisztítsa a szennyeződéseket. Ha kihűlt, pamutkendővel töröljük le.
3. Bármikor figyelje meg, hogy a laminálógép laminálóprésében lévő gumiszalagon nem látszik-e leesés jele. Ha a leesés jelei vannak
talált, időben helyre kell állítani vagy ki kell cserélni. Ellenkező esetben könnyen eltörheti a gyöngyöt és légszivárgást okozhat.
4. Az olaj-víz szeparátorban tárolt vizet bármikor ürítse ki. Ha a vákuumszivattyú olaját beszívja az olaj-víz leválasztóba, azt időben meg kell tisztítani és ki kell cserélni.
5. Ellenőrizze, hogy a gumilemez nem sérült-e, és időben cserélje ki.
6. Ellenőrizze az összes vákuumcsatlakozást és gyorscsatlakozót, hogy nincs-e laza és meghúzott-e időben.
7. Tekintettel a vákuumcső pillangószelepének gyakori nyitására és könnyű kopására, javasoljuk, hogy 1000 ciklusonként egyszer fecskendezzen be vákuumszivattyú olajat, minden alkalommal 3-5 ml-t a normál működési állapot biztosítása érdekében.
8. Ellenőrizze a hőátadó olajnyomás értékét (0,15-0,25 MPa). Ha a nyomás túl alacsony, állítsa le a gépet a hiba elhárítása érdekében.
9. Ellenőrizze a vákuumszivattyú vákuumát, ha lassú a szivattyúzás vagy szivárgás (a 100S vákuum eléri a 100Pa-t).
10. Ellenőrizze a henger működését, és kenje meg a kopó alkatrészeket, például a csatlakozó tengelyt.
Heti karbantartás
1. Ellenőrizze, hogy a vákuum mágnesszelep, a felfújó szelep és a kipufogószelep hibás-e, és időben tisztítsa meg a szelep magját.
2. A vákuumszivattyú olaját egyszer cserélni kell 300-500 órán keresztül
3. Ellenőrizze az egyes pneumatikus szelepek és kapcsolók működését
4. Ellenőrizze a légcső és a vákuumvezetékek használatát
5. Ellenőrizze az elektromos alkatrészek használatát, és rögzítse az elektromos alkatrészek csatlakoztatását
Havi karbantartás
1. A vákuumszivattyút 4 hónapos működés után alaposan meg kell tisztítani, és benzinnel meg kell tisztítani.
2. Ellenőrizze a fűtőlemez használatát, az üzemanyagtartály platina ellenállását, és rendszeresen kalibrálja
3. Cserélje ki a laminátumot több mint 2500 alkalom után.
4. A vákuumszivattyút kipufogószűrőre és olajszűrőre kell cserélni 2000 órán keresztül.
5. Tisztítsa meg a vákuumvezeték bemeneti szűrőjét havonta egyszer.
